Extractor de rulemanes: tipos, usos y cómo elegir el correcto
Extractores de rulemanes: tipos, cómo usarlos y cuál elegir. Guía técnica de Matich Rodamientos.
En Matich Rodamientos sabemos que un rodamiento bien montado dura más, pero también sabemos que un rodamiento mal desmontado puede arruinar un eje, un alojamiento o el propio rulemán de reposición. Los extractores de rulemanes son herramientas diseñadas para desmontar rodamientos, poleas, engranajes y bujes de forma controlada, sin golpes ni daños a los componentes. En Argentina, cualquier taller mecánico o planta industrial que trabaje con maquinaria rotativa necesita al menos un juego de extractores. En esta guía técnica repasamos los tipos de extractores, cómo usarlos correctamente y cómo elegir el adecuado según el tamaño y la disposición del rodamiento.
Por qué usar un extractor y no un martillo
Golpear un rodamiento con martillo y cincel es una práctica habitual pero incorrecta. El impacto puede dañar las pistas de rodadura, deformar el eje, marcar el alojamiento y transmitir vibraciones a otros componentes de la máquina. Además, un golpe mal direccionado puede fracturar el anillo del rodamiento y generar esquirlas peligrosas.
Un extractor aplica fuerza de tracción de manera uniforme, progresiva y controlada. Esto permite desmontar el rodamiento sin dañar las superficies de asiento, lo cual es crítico si se planea reutilizar el eje o el alojamiento. Si el rodamiento viejo se va a desechar, el cuidado del extractor protege igualmente al eje y las zonas de montaje.

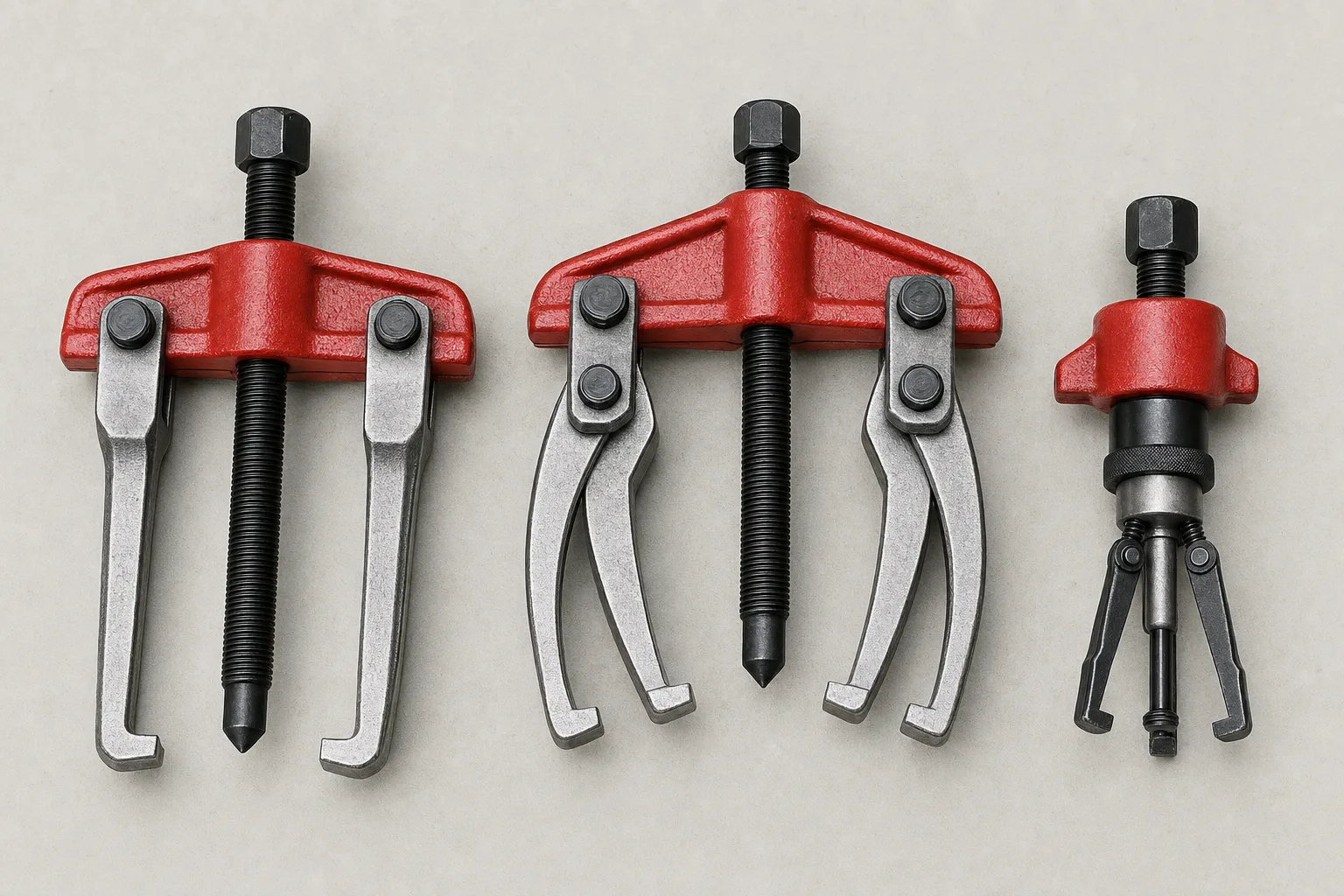

Tipos de extractores de rulemanes
Extractor mecánico de 2 garras
Es el extractor más simple y económico. Tiene dos brazos (garras) que se apoyan detrás del rodamiento o la pieza a extraer, y un husillo central roscado que empuja contra el extremo del eje. Al girar el husillo con una llave, la pieza se desplaza progresivamente fuera del eje.
Se usa para piezas con acceso libre por dos lados opuestos: poleas, engranajes, rodamientos montados sobre ejes accesibles. Aperturas típicas: desde 25 mm hasta 200 mm según el modelo. Fuerzas de extracción habituales: 0,5 a 5 toneladas.
Limitación: al tener solo dos puntos de apoyo, la fuerza no se distribuye de manera uniforme. Puede patinar en piezas cilíndricas si no se posiciona correctamente.
Extractor mecánico de 3 garras
Es la versión más recomendada para uso general. Tres brazos distribuyen la fuerza de extracción de manera simétrica alrededor de la pieza, reduciendo el riesgo de deslizamiento y de cargas laterales sobre el eje.
Existen modelos con garras fijas, garras deslizables (regulables en apertura) y garras reversibles (que se pueden usar tanto para extracción exterior como interior). Aperturas: desde 30 mm hasta 300 mm o más en modelos industriales. Material típico: acero cromo vanadio (CrV) o cromo molibdeno (CrMo).
Recomendación: siempre que sea posible, elegí un extractor de 3 garras en lugar de uno de 2. La distribución de fuerza es notablemente mejor y reduce el riesgo de dañar el eje.
Extractor hidráulico
Utiliza un cilindro hidráulico acoplado al cuerpo del extractor para generar la fuerza de tracción. Algunos modelos integran una bomba manual; otros se conectan a una bomba hidráulica externa. Fuerzas típicas: 5 a 50 toneladas o más.
Se usa para rodamientos medianos y grandes (diámetro de agujero mayor a 80 mm) o cuando el ajuste es muy firme y un extractor mecánico no genera suficiente fuerza. Es la herramienta estándar en mantenimiento industrial pesado: motores eléctricos grandes, reductores, cajas de engranajes, turbinas.
La ventaja principal es que la fuerza se aplica de manera suave y constante, sin picos de esfuerzo, lo cual minimiza el riesgo de daño al eje o a los componentes circundantes.
Extractor interno (extractor ciego)
Está diseñado para rodamientos montados en alojamientos ciegos (donde solo se tiene acceso por un lado). Las mordazas del extractor se introducen por el diámetro interior del rodamiento, se expanden detrás de él y luego se tira para extraerlo.
Es la herramienta correcta cuando el rodamiento está dentro de una carcasa, un soporte o un buje, y no hay acceso por la parte posterior. Modelos comunes abarcan diámetros interiores de 10 a 80 mm.
Variante por impacto: el extractor interno con martillo deslizable (tipo cepo) usa impacto controlado para extraer rodamientos ciegos. Es útil cuando el rodamiento está fuertemente oxidado o corroído, pero requiere más cuidado que un extractor de tracción pura.
Separador de rodamientos
Es un accesorio complementario que se usa cuando no hay espacio detrás del rodamiento para colocar las garras de un extractor convencional. Dos cuchillas finas se insertan entre el rodamiento y la pieza adyacente (por ejemplo, entre el anillo interior y el hombro del eje), y luego se conectan a un extractor mecánico o hidráulico.
Cómo elegir el extractor correcto
La selección del extractor depende de cuatro variables:
1. Tamaño del rodamiento
Los rodamientos se clasifican como pequeños (diámetro de agujero menor a 80 mm), medianos (80 a 200 mm) y grandes (más de 200 mm). Para los pequeños, un extractor mecánico de 2 o 3 garras suele ser suficiente. Para medianos y grandes, un extractor hidráulico es lo más adecuado.
2. Tipo de montaje
Si el rodamiento está en un eje accesible, usá un extractor externo. Si está en un alojamiento ciego, necesitás un extractor interno. Si está firmemente ajustado en ambos anillos, puede ser necesario un separador combinado con extractor.
3. Fuerza requerida
Un extractor mecánico de garras genera entre 0,5 y 5 toneladas. Un extractor hidráulico puede llegar a 50 toneladas o más. Si al girar el husillo del extractor mecánico la resistencia es excesiva, no forcés: cambiá a un extractor hidráulico o aplicá calor controlado (calentador de inducción) para dilatar el anillo.
4. Apertura y alcance de las garras
La apertura (distancia entre garras) debe ser mayor que el ancho de la pieza. El alcance (largo de las garras) debe ser suficiente para que las garras se apoyen detrás del rodamiento.
| Diámetro del agujero | Método recomendado | Tipo de extractor |
|---|---|---|
| Hasta 80 mm | Mecánico | 2 o 3 garras, extractor interno |
| 80 a 200 mm | Hidráulico | 3 garras + cilindro hidráulico |
| Más de 200 mm | Hidráulico / inyección de aceite | Hidráulico industrial, calentador |
Cómo sacar un rulemán sin extractor
Si no tenés un extractor a mano, existen métodos alternativos, aunque ninguno es tan seguro ni controlado:
- Con prensa hidráulica: si podés acceder al rodamiento apoyado sobre un soporte abierto, una prensa de banco empuja el eje desde arriba. Es el método más limpio después del extractor.
- Con calor: un calentador de inducción o una pistola de calor pueden dilatar el anillo exterior del rodamiento lo suficiente para que se deslice del eje. Cuidado: la temperatura no debe superar los 120 °C en rodamientos con sellos de NBR.
- Con martillo y botador (último recurso): si el rodamiento se va a descartar y no importa dañarlo, se puede golpear con un botador de bronce o nylon apoyado contra el anillo interior, rotando para distribuir los golpes. Este método es aceptable solo si el eje no se daña.
Nunca golpees un rodamiento nuevo para montarlo. El montaje siempre debe ser por presión controlada (prensa o método de calentamiento), aplicando fuerza sobre el anillo que tiene interferencia.
Matichsa no vende extractores, pero sí el rodamiento que vas a reponer
En Matichsa nos especializamos en rodamientos, rulemanes, retenes y arandelas. Si necesitás el rodamiento de reposición después de una extracción, podemos asesorarte sobre la medida correcta, las equivalencias entre marcas y el tipo de rodamiento adecuado para tu aplicación. Consultá nuestra tabla de medidas de rodamientos para encontrar la referencia, o contactanos con el código del rodamiento viejo y te buscamos el equivalente NTN, NACHI o NKE.
Si necesitás grasa para rodamientos para el montaje del rodamiento nuevo, también la tenemos.
Preguntas frecuentes
¿Qué es un extractor de rulemanes y para qué sirve?
Un extractor de rulemanes es una herramienta mecánica o hidráulica diseñada para desmontar rodamientos, poleas, engranajes y bujes de ejes o alojamientos. Funciona aplicando fuerza de tracción uniforme y progresiva, sin golpes, para retirar la pieza sin dañar el eje ni los componentes circundantes.
¿Cómo sacar un rulemán sin extractor?
Si no tenés extractor, la alternativa más segura es usar una prensa hidráulica de banco. También podés aplicar calor controlado con un calentador de inducción para dilatar el anillo y facilitar el deslizamiento. Como último recurso, se puede golpear con un botador de bronce sobre el anillo interior rotando la posición de los golpes, aunque este método solo es aceptable si el rodamiento se va a descartar.
¿Cuándo conviene usar un extractor de 2 garras y cuándo uno de 3?
El extractor de 3 garras es preferible en la mayoría de los casos porque distribuye la fuerza de manera simétrica. El de 2 garras se usa cuando el espacio de acceso es reducido y solo permite colocar garras en dos puntos opuestos, o para piezas pequeñas donde la carga es baja y el riesgo de deslizamiento es menor.
