Los manguitos de fijación son adaptadores cónicos que permiten montar rodamientos con agujero cónico sobre ejes cilíndricos lisos, sin necesidad de mecanizar escalones ni asientos cónicos en el eje. En Matich Rodamientos distribuimos manguitos de fijación y de desmontaje para rodamientos a rótula y autoalineables, con despacho a toda Argentina. Si trabajás con rodamientos de rodillos oscilantes en ejes largos, este componente es esencial para un montaje correcto.
El manguito de fijación simplifica el diseño del eje y facilita tanto el montaje como el desmontaje del rodamiento. Junto con la tuerca de fijación y la arandela de seguridad, forma un conjunto que se puede instalar en cualquier punto de un eje liso, lo que da gran flexibilidad al diseño de la disposición de rodamientos.
Qué es un manguito de fijación y cómo funciona

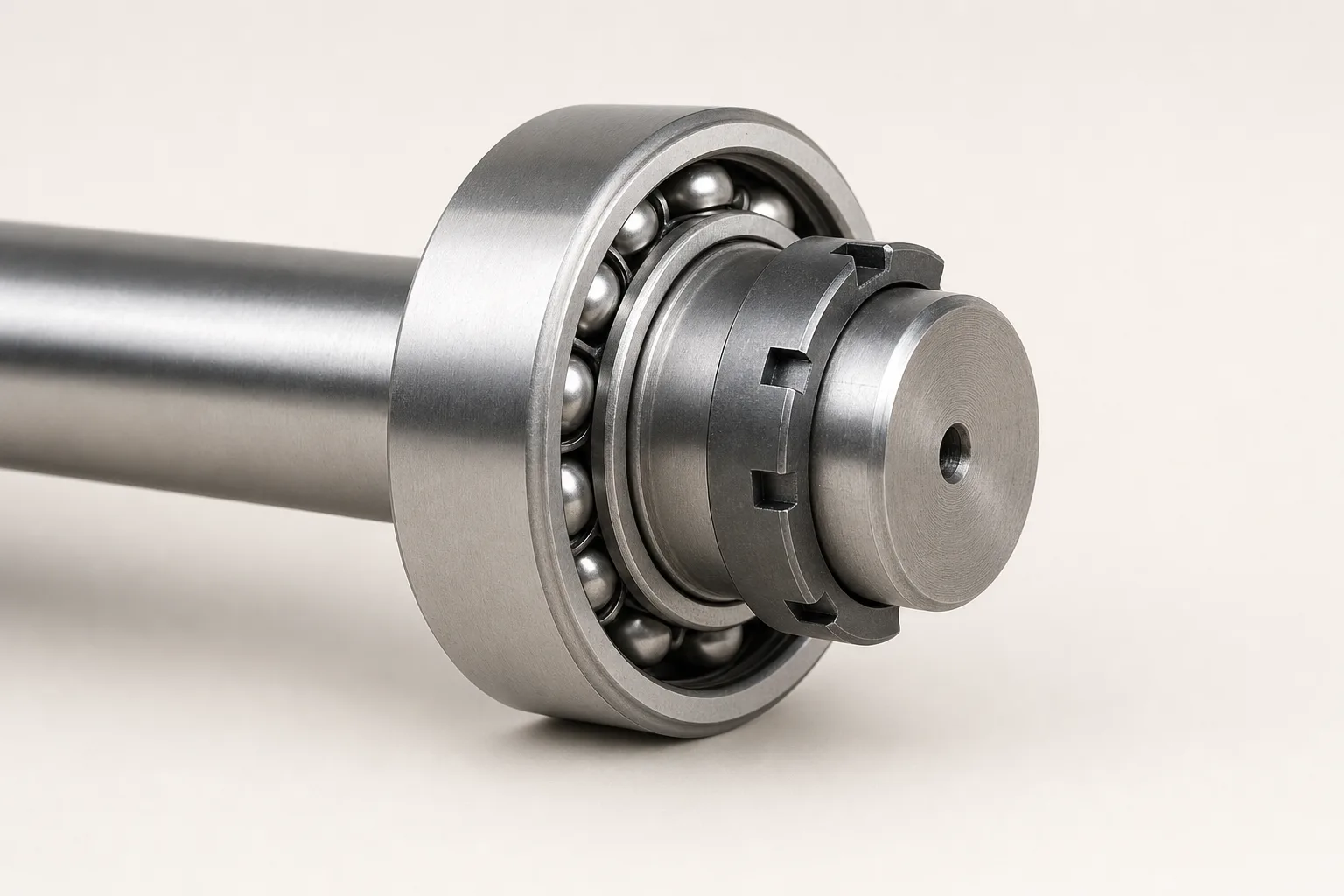

Un manguito de fijación es un casquillo con forma cónica (conicidad 1:12) y una ranura longitudinal que lo hace flexible. Se coloca entre el eje cilíndrico y el agujero cónico del rodamiento. Al apretar la tuerca de fijación, el manguito se desplaza axialmente y su cono expande el aro interior del rodamiento, generando un ajuste de interferencia que fija el rodamiento al eje.
El resultado es un montaje firme que no requiere ningún mecanizado especial del eje más allá de una tolerancia estándar (generalmente h9 o h10). Esto reduce costos de fabricación y facilita el mantenimiento, porque el rodamiento se puede posicionar en cualquier ubicación del eje sin necesidad de un hombro o escalón.
Los manguitos se fabrican en acero al carbono, acero aleado o acero inoxidable, y se suministran como conjunto completo incluyendo casquillo, tuerca de fijación (serie KM) y arandela de seguridad (serie MB).
Tipos de manguitos y sus designaciones
El sistema de designación de los manguitos está normalizado y es universal entre fabricantes. Cada prefijo indica el tipo y la función del manguito.
Serie H — Manguito de fijación estándar
Es el tipo más común. Se usa para montar rodamientos con agujero cónico (sufijo K) sobre ejes lisos. La designación sigue el patrón H + serie + tamaño. Por ejemplo, un H 2310 es un manguito de fijación para la serie de rodamientos 22200/23200 con eje de 45 mm (el número 10 multiplicado por 5 da el diámetro del eje en mm para la serie H3XX; para la serie H2XXX, el cálculo varía según la tabla del fabricante).
Variantes dentro de la serie H:
- HA: agujero en pulgadas (diferencia de 1/16" respecto al estándar métrico)
- HE: agujero en pulgadas con diferencia de 1/4"
- HS: agujero en pulgadas con diferencia de 1/8"
Serie OH — Manguito de fijación preparado para inyección de aceite
Tiene la misma función que la serie H pero incluye conductos internos y ranuras de distribución para aplicar aceite a presión durante el montaje y desmontaje. Es la opción recomendada para rodamientos medianos y grandes (generalmente a partir de 200 mm de diámetro de agujero), donde la fuerza manual ya no alcanza para desplazar el manguito de forma controlada.
Serie AH — Manguito de desmontaje
A diferencia de los manguitos de fijación (que se introducen en el rodamiento al apretar la tuerca), los manguitos de desmontaje funcionan de forma inversa: al girar la tuerca, el manguito se extrae del cono del rodamiento, liberándolo del eje. Se usan cuando el rodamiento no tiene acceso axial libre por un lado, por ejemplo cuando está contra un hombro del eje.
Serie AOH — Manguito de desmontaje hidráulico
Equivalente a la serie AH pero preparada para inyección de aceite a presión. Para rodamientos de gran tamaño donde el desmontaje manual no es viable.
Cómo se instala un rodamiento con manguito de fijación
El procedimiento de montaje con manguito de fijación serie H sigue estos pasos:
Preparación: Limpiá el eje, el manguito y el agujero cónico del rodamiento con un trapo sin pelusas. Aplicá una capa fina de aceite limpio o pasta de montaje en las superficies de contacto cónicas (tanto en el manguito como en el agujero del rodamiento).
Paso 1 — Colocar el manguito sobre el eje. Deslizá el manguito de fijación sobre el eje cilíndrico hasta la posición deseada. Asegurate de que la rosca del manguito quede accesible para la tuerca.
Paso 2 — Montar el rodamiento sobre el manguito. Colocá el rodamiento sobre el extremo más ancho del manguito cónico. El rodamiento debe entrar con facilidad en esta etapa; si hay que forzarlo, algo está mal.
Paso 3 — Enroscar la tuerca de fijación. Enroscá la tuerca KM en la rosca del manguito, a mano, hasta que haga contacto con la cara del aro interior del rodamiento.
Paso 4 — Apretar la tuerca con llave de gancho. Usá una llave de gancho (o llave de impacto en tamaños grandes) para apretar la tuerca. Esto desplaza axialmente el manguito, que al ser cónico, expande el aro interior del rodamiento y genera el ajuste de interferencia con el eje.
Paso 5 — Verificar el juego radial. Durante el apriete, controlá la reducción del juego radial del rodamiento con un calibre de láminas o un reloj comparador. El fabricante del rodamiento especifica cuánto debe reducirse el juego respecto al valor inicial. Si el juego se reduce demasiado, aflojá un poco la tuerca.
Paso 6 — Fijar la arandela de seguridad. Una vez alcanzado el juego correcto, doblá una de las lengüetas de la arandela MB sobre una de las ranuras de la tuerca KM para trabar el conjunto y evitar que se afloje por vibración.
Herramientas necesarias
Para instalar un manguito de fijación se requieren: llave de gancho (serie HN o equivalente) del tamaño correspondiente a la tuerca KM, calibre de láminas para medir juego radial (opcional pero recomendado), y pasta de montaje o aceite limpio. Para rodamientos medianos y grandes se usa una tuerca hidráulica en lugar de la llave de gancho, y un reloj comparador para controlar el desplazamiento axial con precisión.
Cuándo usar un manguito de fijación
Los manguitos de fijación se usan principalmente con rodamientos de rodillos a rótula (series 22200, 22300, 23000, etc.) y rodamientos de bolas autoalineables (series 1200, 1300, 2200, 2300) que tienen agujero cónico (sufijo K). Son especialmente útiles cuando el eje es largo y liso (como en cintas transportadoras, ventiladores industriales o ejes de transmisión), cuando se necesita posicionar el rodamiento en un punto exacto del eje sin mecanizar escalones, cuando se busca facilitar el mantenimiento y los recambios frecuentes, o cuando las tolerancias del eje son holgadas y no permiten un ajuste directo.
En conjuntos autocentrantes y soportes de pie (chumaceras), los manguitos de fijación son la solución estándar de montaje. También son el complemento habitual de los rodamientos esféricos descritos en nuestra guía de tipos de rodamientos.
¿Qué es un manguito de fijación para rodamientos?
Un manguito de fijación es un adaptador cónico (conicidad 1:12) que se usa para montar rodamientos con agujero cónico sobre ejes cilíndricos lisos. Se compone de un casquillo cónico con ranura longitudinal, una tuerca de fijación (serie KM) y una arandela de seguridad (serie MB). Al apretar la tuerca, el manguito expande el aro interior del rodamiento, fijándolo al eje sin necesidad de mecanizar escalones ni asientos cónicos.
¿Cuál es la diferencia entre un manguito de fijación (H) y uno de desmontaje (AH)?
El manguito de fijación serie H se introduce en el cono del rodamiento al apretar la tuerca, fijando el rodamiento al eje. El manguito de desmontaje serie AH funciona de forma inversa: al girar la tuerca, el manguito se retira del cono, liberando el rodamiento. Se elige uno u otro según la accesibilidad axial del montaje. Si el rodamiento tiene acceso libre por un lado, se usa serie H; si está contra un hombro o un tope, se usa serie AH.
¿Qué herramientas necesito para instalar un manguito de fijación?
Para rodamientos chicos y medianos necesitás una llave de gancho (serie HN) del tamaño correspondiente a la tuerca KM, un calibre de láminas para verificar el juego radial, y aceite o pasta de montaje para las superficies cónicas. Para rodamientos grandes (a partir de 100-120 mm de eje aproximadamente), se recomienda usar una tuerca hidráulica y un reloj comparador para controlar el desplazamiento axial con precisión.
¿Matichsa vende manguitos de fijación?
Sí. Matichsa distribuye manguitos de fijación serie H, manguitos de desmontaje serie AH, tuercas KM y arandelas MB con despacho a todo el país. Consultanos por disponibilidad, medidas y precios mayoristas.
