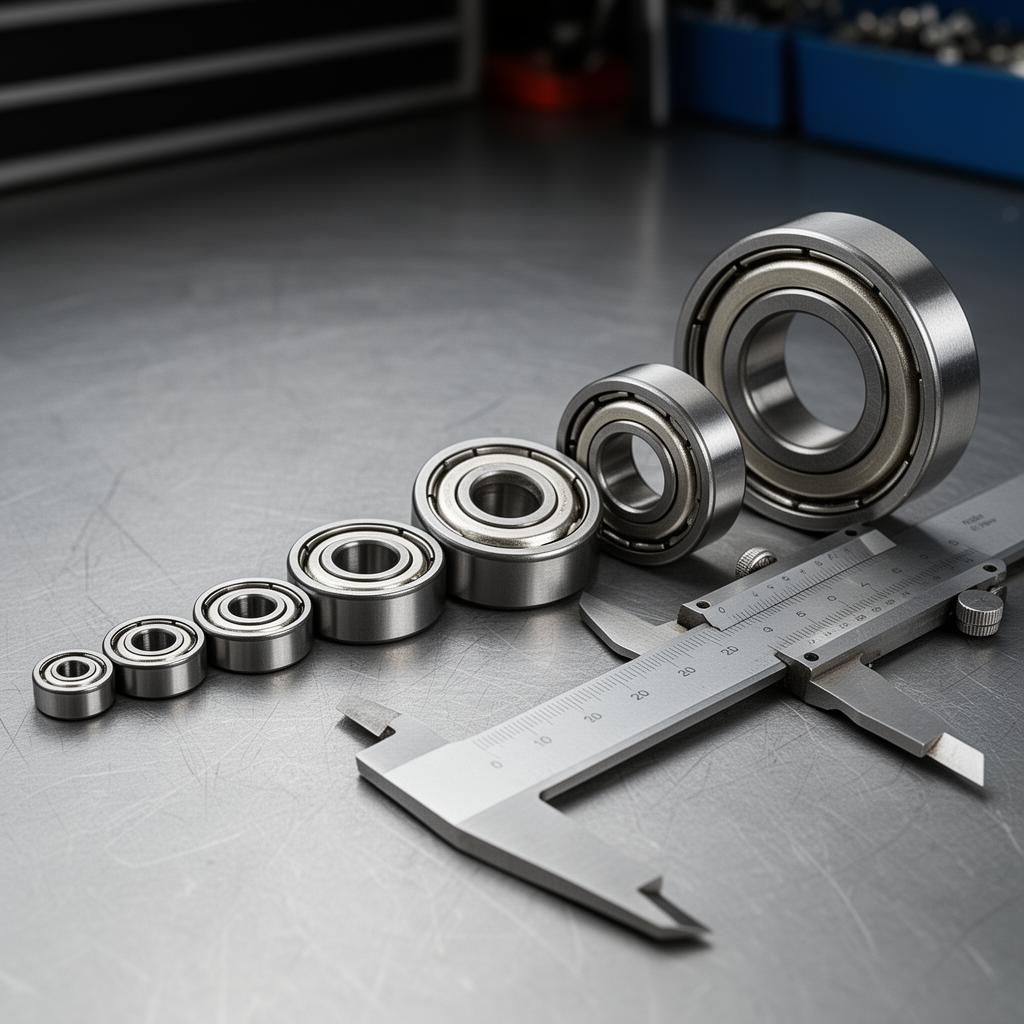

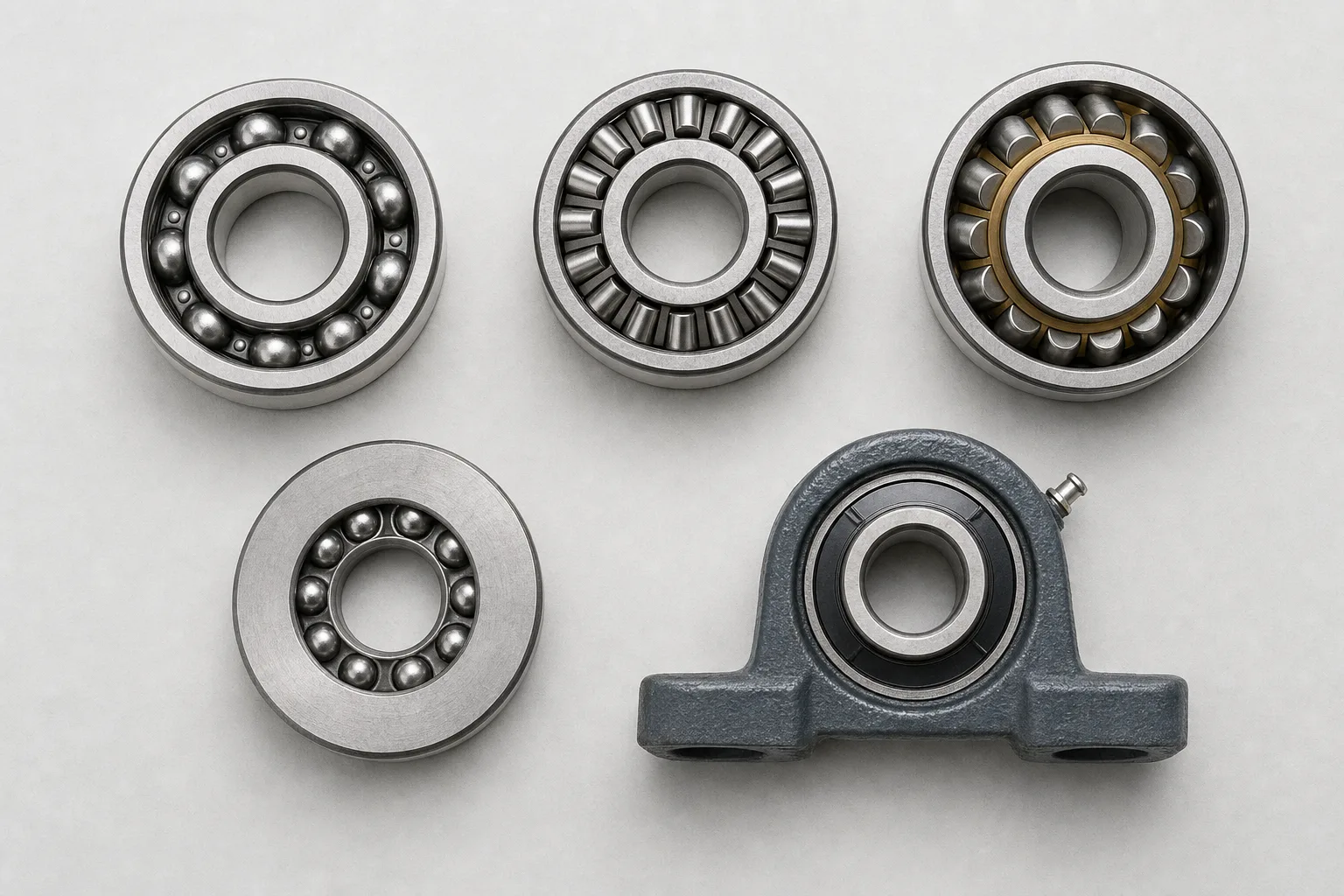

Tabla de medidas de rodamientos en PDF

La tabla de medidas de rodamientos es una herramienta esencial para seleccionar el rodamiento correcto según las dimensiones del eje y el alojamiento. En esta guía te explicamos cómo leer las designaciones y encontrar las medidas exactas que necesitás.

¿Cómo se designan los rodamientos?

La designación de un rodamiento indica su tipo, serie de dimensiones y diámetro interior. Por ejemplo, en el rodamiento 6205:

• 6: tipo rígido de bolas
• 2: serie de dimensiones (ancho y diámetro exterior)
• 05: diámetro interior = 05 × 5 = 25 mm

Series más comunes y sus medidas

Serie 6000 (extra liviana)

Designación	d (mm)	D (mm)	B (mm)
6000	10	26	8
6001	12	28	8
6002	15	32	9
6003	17	35	10
6004	20	42	12
6005	25	47	12
6006	30	55	13
6007	35	62	14
6008	40	68	15

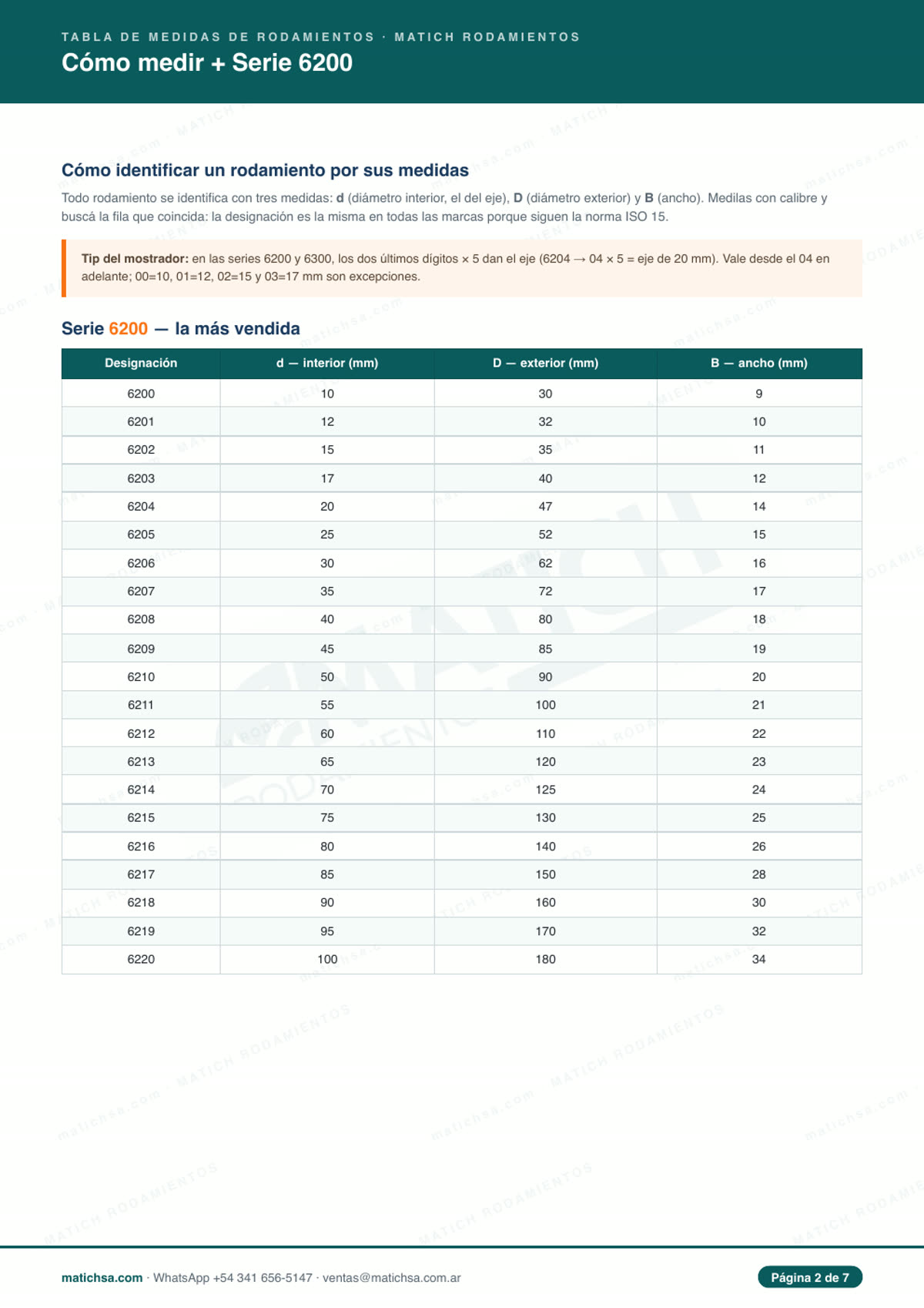

Serie 6200 (liviana)

Designación	d (mm)	D (mm)	B (mm)
6200	10	30	9
6201	12	32	10
6202	15	35	11
6203	17	40	12
6204	20	47	14
6205	25	52	15
6206	30	62	16
6207	35	72	17
6208	40	80	18

Serie 6300 (mediana)

Designación	d (mm)	D (mm)	B (mm)
6300	10	35	11
6301	12	37	12
6302	15	42	13
6303	17	47	14
6304	20	52	15
6305	25	62	17
6306	30	72	19
6307	35	80	21
6308	40	90	23

Ejes de 45 a 100 mm: series 6000, 6200 y 6300

Continuación de las tablas de arriba para ejes más grandes. Medidas en milímetros: d interior, D exterior y B ancho.

Serie 6000 (6009 a 6020)

Designación	d (mm)	D (mm)	B (mm)
6009	45	75	16
6010	50	80	16
6011	55	90	18
6012	60	95	18
6013	65	100	18
6014	70	110	20
6015	75	115	20
6016	80	125	22
6017	85	130	22
6018	90	140	24
6019	95	145	24
6020	100	150	24

Serie 6200 (6209 a 6220)

Designación	d (mm)	D (mm)	B (mm)
6209	45	85	19
6210	50	90	20
6211	55	100	21
6212	60	110	22
6213	65	120	23
6214	70	125	24
6215	75	130	25
6216	80	140	26
6217	85	150	28
6218	90	160	30
6219	95	170	32
6220	100	180	34

Serie 6300 (6309 a 6320)

Designación	d (mm)	D (mm)	B (mm)
6309	45	100	25
6310	50	110	27
6311	55	120	29
6312	60	130	31
6313	65	140	33
6314	70	150	35
6315	75	160	37
6316	80	170	39
6317	85	180	41
6318	90	190	43
6319	95	200	45
6320	100	215	47

Series delgadas 6800 y 6900

Para el mismo eje, ocupan mucho menos espacio radial que la serie 6200: se usan en bicicletas, motos, robótica, instrumentos y máquinas compactas. SKF y FAG las designan con prefijo 61 (61804, 61904…); NTN, NACHI, NSK y KOYO usan la forma corta (6804, 6904…). Las medidas son idénticas.

Serie 6800

Designación	d (mm)	D (mm)	B (mm)
6800	10	19	5
6801	12	21	5
6802	15	24	5
6803	17	26	5
6804	20	32	7
6805	25	37	7
6806	30	42	7
6807	35	47	7
6808	40	52	7
6809	45	58	7
6810	50	65	7

Serie 6900

Designación	d (mm)	D (mm)	B (mm)
6900	10	22	6
6901	12	24	6
6902	15	28	7
6903	17	30	7
6904	20	37	9
6905	25	42	9
6906	30	47	9
6907	35	55	10
6908	40	62	12
6909	45	68	12
6910	50	72	12

Cómo buscar un rodamiento por medidas, paso a paso

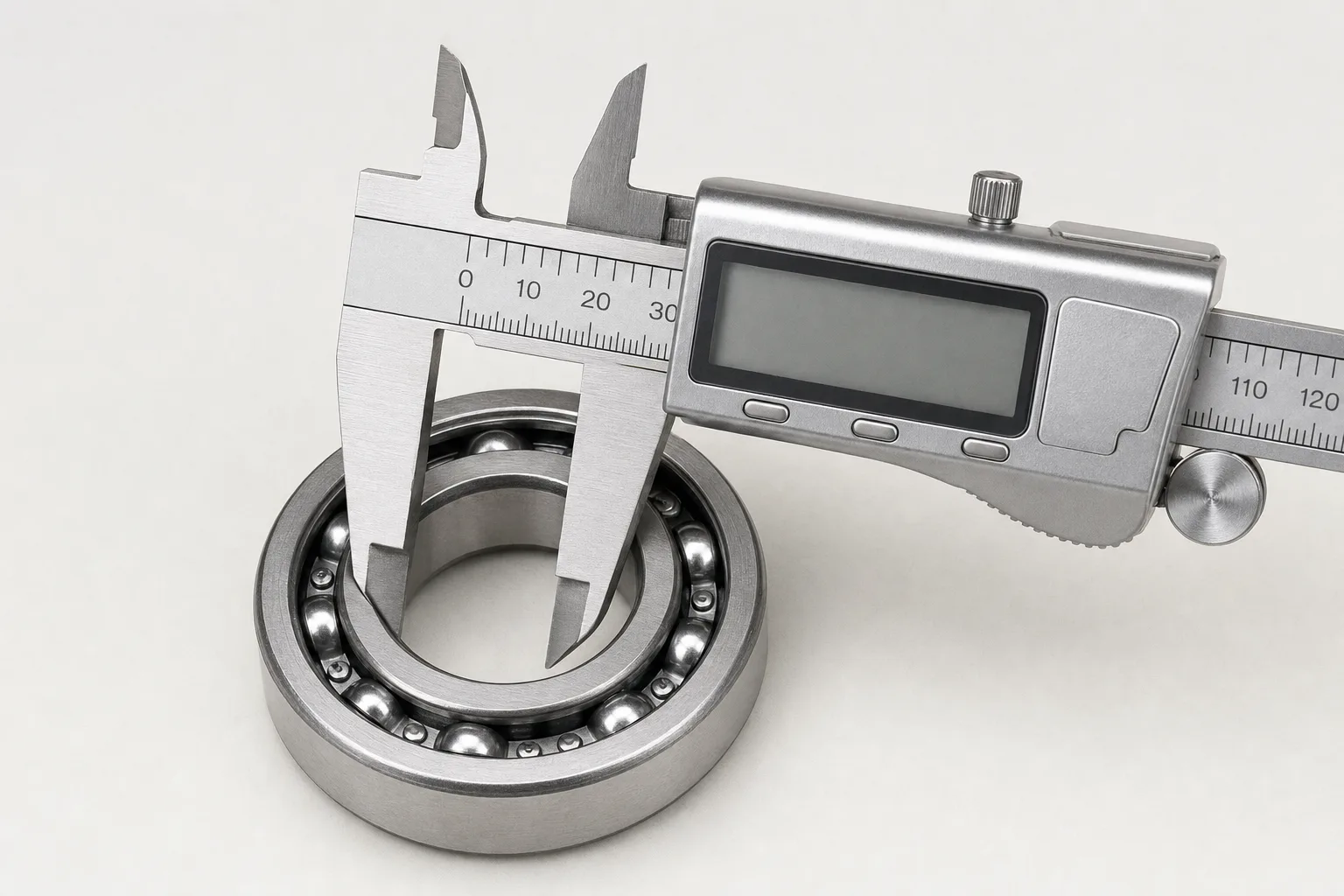

1. Medí con calibre el diámetro interior (d), el exterior (D) y el ancho (B), en milímetros.
2. Buscá el diámetro interior en la columna d de las tablas: te van a quedar cuatro o cinco candidatos.
3. Entre esos, quedate con el que coincide en D y en B. Esa es la designación base: por ejemplo, 25 × 52 × 15 = 6205.
4. Mirá el rodamiento viejo: si tiene tapas de goma es 2RS (LLU en NTN); si son metálicas, ZZ. Eso va al final: 6205-2RS.

Si las medidas no coinciden con ninguna fila, puede ser un rodamiento en pulgadas o de una serie especial: mandanos las tres medidas por WhatsApp y te lo identificamos.

Sufijos comunes en la designación

Sufijo	Significado
ZZ / 2Z	Dos placas de protección metálicas
LLU / 2RS	Dos sellos de contacto de caucho
LLB	Dos sellos sin contacto
C3	Juego radial mayor al normal
CM	Juego radial normal (estándar)
NR	Con ranura y anillo elástico

Catálogos técnicos en PDF para descarga

Descargá los catálogos completos de NTN y NACHI con tablas de medidas, capacidades de carga dinámica y estática, y velocidades límite:

• Catálogo general NTN — Todas las líneas de rodamientos
• Catálogo NACHI — Rodamientos de bolas y rodillos
• Catálogo SAV — Rodamientos nacionales

Preguntas frecuentes

¿Cómo saber las medidas de un rodamiento por su número?

Los últimos dos dígitos de la designación, multiplicados por 5, dan el diámetro interior en milímetros (para diámetros de 20 mm en adelante). El diámetro exterior y ancho dependen de la serie (6000, 6200, 6300, etc.).

¿Qué diferencia hay entre las series 6200 y 6300?

Para un mismo diámetro interior, la serie 6300 tiene mayor diámetro exterior y ancho, lo que le da mayor capacidad de carga. Se elige cuando la aplicación requiere soportar cargas más elevadas.

¿Dónde descargar tabla de medidas de rodamientos en PDF?

En MATICH RODAMIENTOS ofrecemos catálogos técnicos completos en PDF de NTN, NACHI y SAV con todas las tablas de medidas. Visitá nuestra sección de catálogos para descargarlos gratis.

¿Qué medida tiene un rodamiento 6205?

25 mm de diámetro interior, 52 mm de exterior y 15 mm de ancho. Es la misma medida en todas las marcas: NTN, NACHI, SKF o FAG.

¿Qué significa el 61 adelante en un rodamiento SKF, como 61804 o 61904?

Es la forma en que SKF y FAG designan las series delgadas 6800 y 6900. Un 61804 es exactamente un 6804: mismas medidas.
