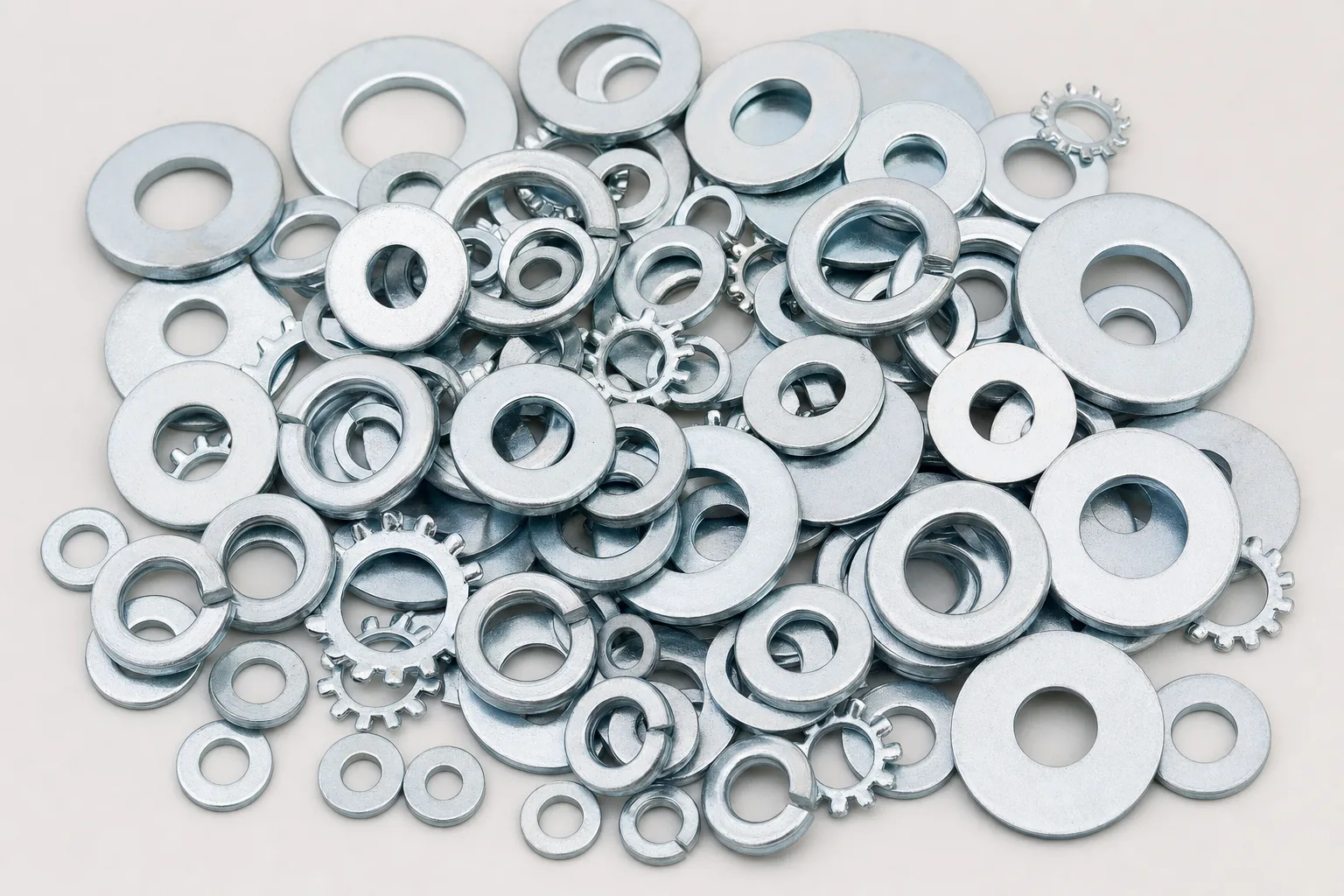

En Matich Rodamientos distribuimos arandelas industriales a todo Argentina como parte de nuestra línea de elementos de fijación y componentes para maquinaria. Una arandela es un disco delgado con un agujero central que se coloca entre la cabeza del tornillo (o la tuerca) y la superficie de la pieza. Aunque parezca un componente menor, cumple funciones críticas: distribuir la carga, proteger la superficie, compensar holguras o impedir el aflojamiento. Esta guía cubre los principales tipos de arandelas — seeger, grower, de presión, plana, Nord Lock, de goma y estrella — con sus normas DIN, medidas y aplicaciones industriales.
Arandela plana (DIN 125 / ISO 7089)
La arandela plana es la más básica y la más utilizada. Es un disco chato con agujero central, sin cortes ni deformaciones. Su función principal es distribuir la carga del tornillo o tuerca sobre una superficie mayor, evitando que la cabeza del tornillo dañe o deforme el material.
Se fabrica bajo norma DIN 125 (equivalente ISO 7089) en acero cincado, acero inoxidable A2 (AISI 304), A4 (AISI 316), latón y nylon. Métricas disponibles: desde M1,6 hasta M64.
Existe una variante de ala ancha (DIN 9021 / ISO 7093) con diámetro exterior mayor, pensada para materiales blandos como madera, plástico o chapas finas, donde se necesita distribuir la carga en un área más grande.
| Métrica | Diámetro int. (mm) | Diámetro ext. DIN 125 (mm) | Espesor (mm) |
|---|---|---|---|
| M4 | 4,3 | 9 | 0,8 |
| M6 | 6,4 | 12 | 1,6 |
| M8 | 8,4 | 16 | 1,6 |
| M10 | 10,5 | 20 | 2,0 |
| M12 | 13 | 24 | 2,5 |
| M16 | 17 | 30 | 3,0 |
| M20 | 21 | 37 | 3,0 |
Aplicaciones: fijación general en maquinaria, construcción, carpintería metálica, automotriz. Se usa siempre que la cabeza del tornillo o la tuerca contacte una superficie que pueda dañarse o deformarse.

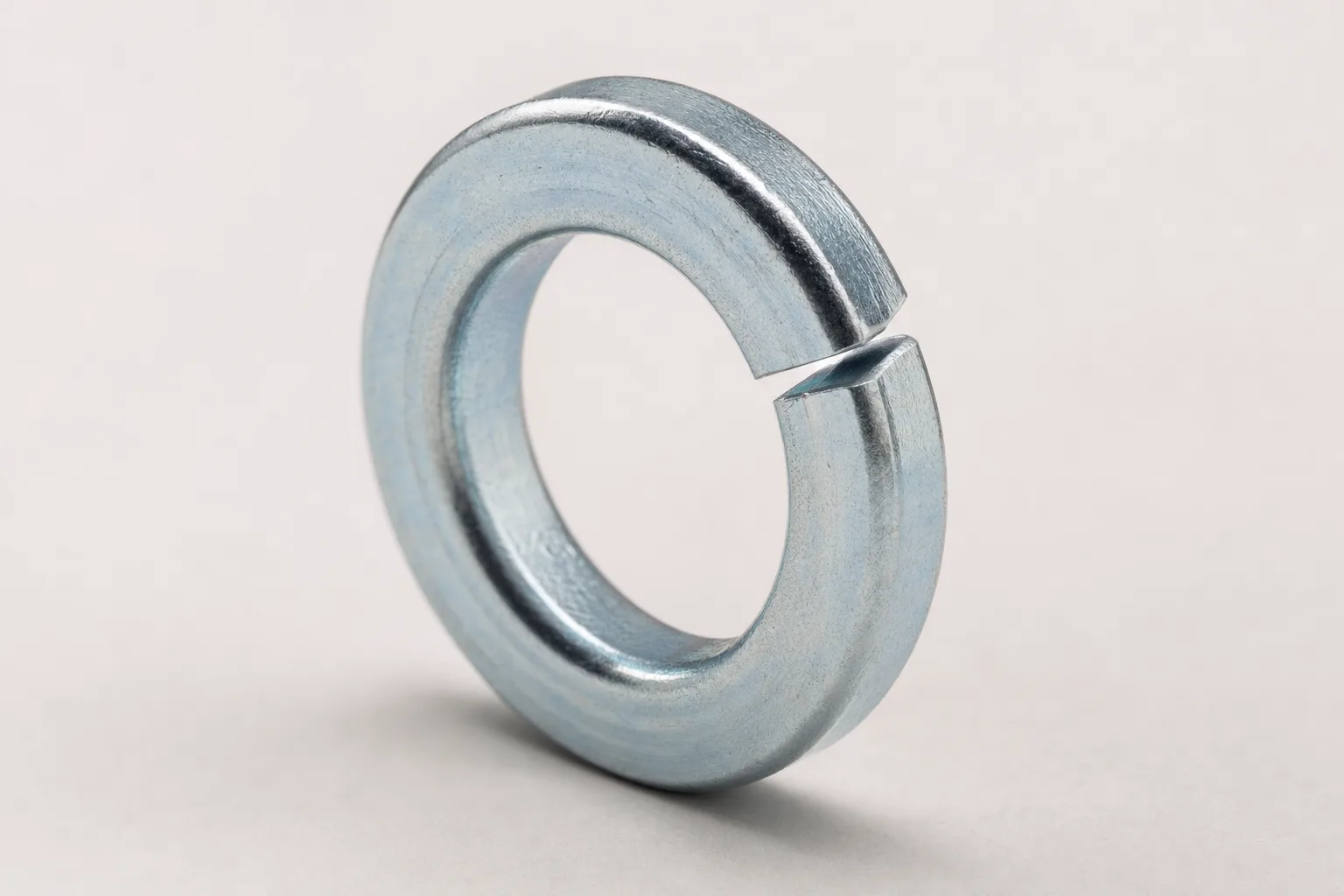

Arandela grower o de presión (DIN 127)
La arandela grower es una arandela elástica helicoidal de seguridad. Tiene forma de anillo partido con un corte diagonal, lo que le da una forma de "resorte" cuando no está comprimida. Al apretarla, la hélice se aplasta y genera tensión axial contra la tuerca y la superficie, creando resistencia al aflojamiento por vibración.
Se fabrica bajo norma DIN 127 en acero de alto carbono para resortes (calidad SAE 1070), acero inoxidable y, en aplicaciones especiales, titanio o bronce silicio. Presentación: natural, cincada electrolíticamente o galvanizada por inmersión en caliente. Métricas: M3 a M48.
Las normas prevén dos variantes: forma A (extremos levantados, más agresiva) y forma B (extremos lisos, más común). Existen tres series de espesor: Light (para tornillos clase 4.6 a 8.8), Regular y Heavy (para tornillos clase 10.9, 12.9 y bulonería estructural).
Aplicaciones: fijación general con seguridad antivibración en maquinaria industrial, estructura metálica, automotriz, maquinaria agrícola. Es la arandela de seguridad más usada en Argentina.
Para una guía detallada con tabla completa de medidas, consultá nuestro artículo sobre arandela grower.
Arandela seeger o anillo de retención (DIN 471 / DIN 472)
La arandela seeger (también llamada anillo de seguridad, circlip o anillo de retención) es un anillo elástico abierto que se aloja en una ranura mecanizada en un eje o en un alojamiento. Su función no es antivibración sino de posicionamiento axial: impide que un componente (rodamiento, engranaje, polea) se desplace a lo largo del eje.
Existen dos tipos principales según norma:
- DIN 471 (ISO 4757): anillo seeger para ejes exteriores. Se monta en una ranura del eje y retiene componentes que van montados sobre él.
- DIN 472: anillo seeger para alojamientos interiores. Se monta en una ranura dentro de un agujero y retiene componentes insertados en él.
Se fabrican en acero para resortes con acabado fosfatado o cincado. Diámetros: desde 3 mm hasta 300 mm o más según norma. Se instalan y retiran con alicates de puntas especiales para seeger (rectos o curvos, según si son para eje o alojamiento).
Aplicaciones: retención de rodamientos en ejes y carcasas, fijación de engranajes, poleas y bujes, industria automotriz (transmisiones, motores, suspensión), maquinaria industrial y aeronáutica.
Arandela Nord Lock
La arandela Nord Lock es un sistema de fijación por cuña que impide el aflojamiento de la unión atornillada mediante tensión, no fricción. Consiste en un par de arandelas que se instalan juntas con las caras de levas enfrentadas. Un lado tiene levas con ángulo mayor al de la rosca; el otro lado tiene dientes radiales que muerden la superficie.
Cuando la tuerca intenta girar en sentido de aflojamiento, las levas generan un efecto de cuña que aumenta la tensión en lugar de permitir el giro. Cumple con ensayo DIN 25201 (norma de resistencia al aflojamiento por vibración).
Se fabrica en acero con tratamiento de delta Protekt (protección anticorrosiva) y en acero inoxidable A4. Medidas: NL3 a NL80 (correspondientes a M3 hasta M80).
Aplicaciones: uniones críticas sometidas a vibraciones severas donde la arandela grower no es suficiente: maquinaria pesada, torres eólicas, equipos de minería, puentes, ferrocarril, maquinaria agrícola de alta exigencia. Es significativamente más costosa que una grower, pero ofrece un nivel de seguridad superior comprobado por ensayo.
Arandela estrella o dentada (DIN 6797 / DIN 6798)
La arandela estrella tiene dientes en su perímetro (exterior, interior o ambos) que se clavan en la superficie de contacto al apretar, generando resistencia al aflojamiento. Existen dos variantes:
- DIN 6797 tipo A: dientes en el diámetro exterior (dentada externa). Los dientes muerden la pieza.
- DIN 6798 tipo J: dientes en el diámetro interior (dentada interna). Los dientes muerden la cabeza del tornillo.
Se fabrican en acero para resortes con acabado cincado. Métricas: M2 a M20.
Aplicaciones: conexiones eléctricas (donde los dientes penetran la pintura o el óxido para asegurar contacto eléctrico), electrónica, chapa fina, uniones donde se necesita seguridad antivibración en espacios reducidos.
Arandela de goma
Las arandelas de goma son discos de caucho (NBR, neopreno, EPDM, silicona) que se usan como elementos de sellado, aislamiento o amortiguación. No tienen función de seguridad contra el aflojamiento.
Se fabrican a medida o en medidas estándar, en espesores de 1 a 10 mm. El material depende del fluido a sellar y la temperatura de trabajo: NBR para aceites minerales (hasta 120 °C), EPDM para agua y vapor (hasta 150 °C), neopreno para intemperie, silicona para alta temperatura.
Aplicaciones: sellado de conexiones de plomería, aislamiento de vibraciones en montajes de motores, protección de superficies, juntas en equipos de procesamiento de alimentos.

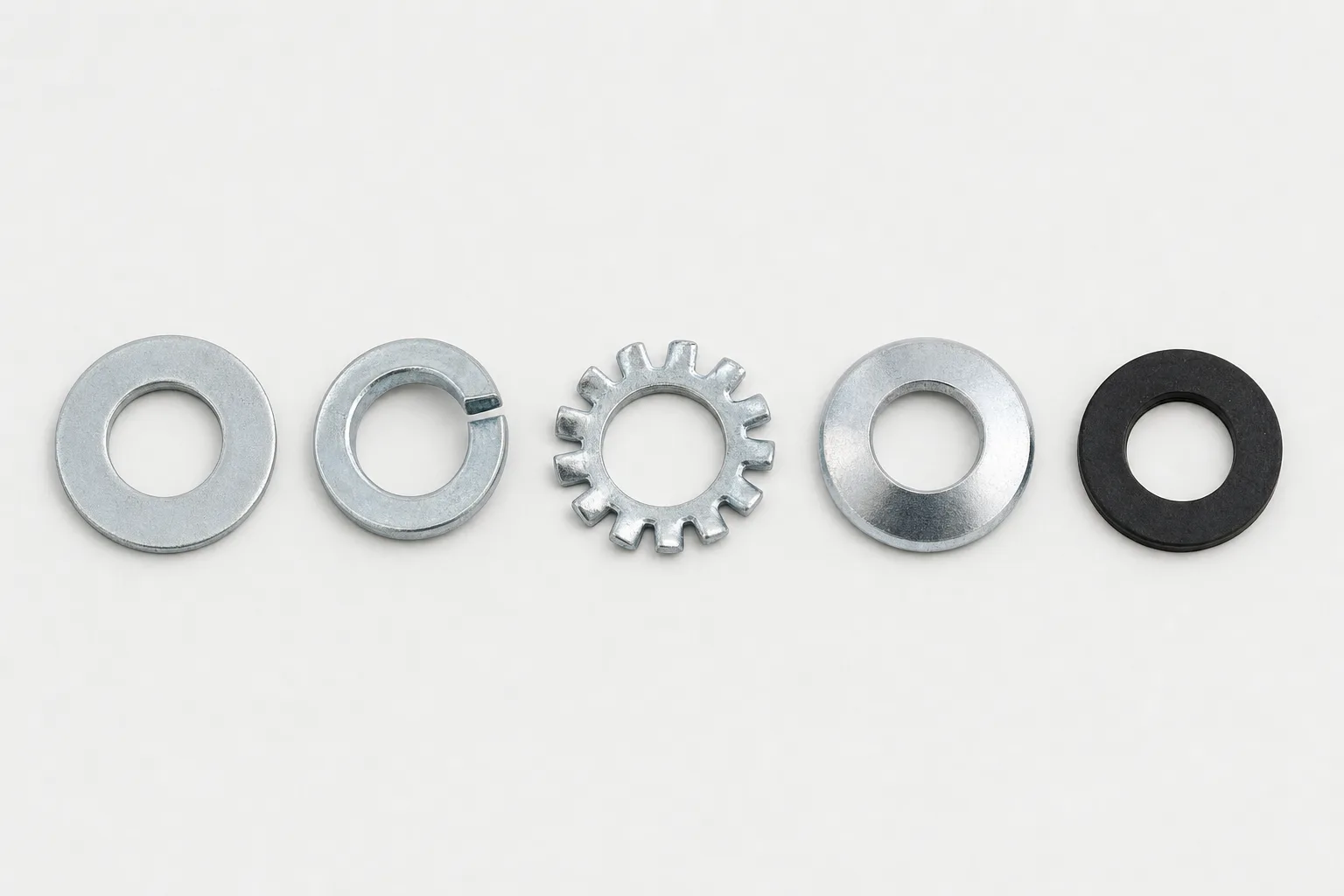

Tabla comparativa de tipos de arandelas
| Tipo | Norma | Función principal | Métricas | Material habitual |
|---|---|---|---|---|
| Plana | DIN 125 / ISO 7089 | Distribuir carga | M1,6–M64 | Acero cincado, inox |
| Grower | DIN 127 | Seguridad antivibración | M3–M48 | Acero resorte SAE 1070 |
| Seeger (eje) | DIN 471 | Retención axial | 3–300 mm | Acero resorte fosfatado |
| Seeger (alojamiento) | DIN 472 | Retención axial | 8–300 mm | Acero resorte fosfatado |
| Nord Lock | — | Fijación por cuña | M3–M80 | Acero Delta Protekt, inox A4 |
| Estrella | DIN 6797/6798 | Antivibración + contacto eléctrico | M2–M20 | Acero resorte cincado |
| Goma | — | Sellado / aislamiento | A medida | NBR, EPDM, neopreno, silicona |
Preguntas frecuentes
¿Qué es una arandela seeger y para qué sirve?
La arandela seeger es un anillo elástico de retención que se aloja en una ranura del eje (DIN 471) o del alojamiento (DIN 472) para impedir el desplazamiento axial de componentes como rodamientos, engranajes o poleas. No es una arandela antivibración, sino un elemento de posicionamiento. Se instala con alicates de puntas especiales para seeger.
¿Cuál es la diferencia entre una arandela grower y una arandela Nord Lock?
La arandela grower (DIN 127) es una arandela elástica helicoidal que genera fricción y tensión axial para resistir el aflojamiento. La arandela Nord Lock utiliza un sistema de cuñas que bloquea la unión por tensión mecánica, no por fricción, y ofrece un nivel de seguridad superior según ensayo DIN 25201. La Nord Lock es más costosa y se reserva para uniones críticas donde la grower no es suficiente.
¿Qué arandela se usa para conexiones eléctricas?
La arandela estrella o dentada (DIN 6797/6798) se usa en conexiones eléctricas porque sus dientes penetran la pintura, el óxido o el recubrimiento de la superficie, asegurando un contacto eléctrico directo entre las piezas metálicas. Esto es fundamental para puestas a tierra y conexiones de masa.
¿La arandela plana va antes o después de la grower?
La secuencia correcta de montaje es: superficie de la pieza → arandela plana → arandela grower → tuerca. La arandela plana protege la superficie de la pieza y distribuye la carga; la grower va entre la plana y la tuerca para generar tensión antivibración. Si se pone la grower directamente contra la pieza, los bordes cortantes pueden dañar la superficie.
