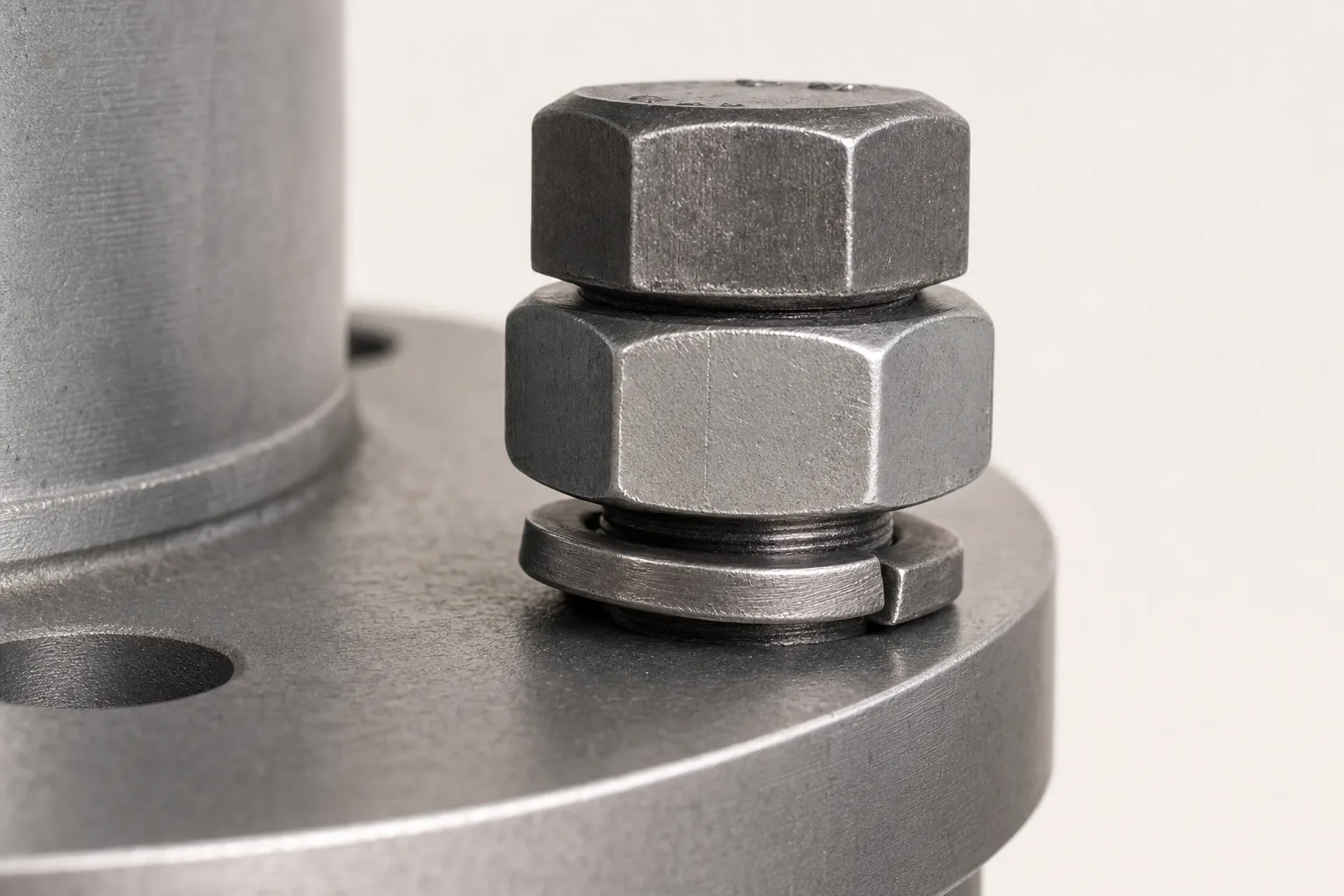

La arandela grower es la arandela de seguridad más utilizada en la industria argentina. En Matich Rodamientos la distribuimos como parte de nuestra línea de elementos de fijación junto con rodamientos, rulemanes, retenes y otras arandelas. Fabricada bajo norma DIN 127, la arandela grower (también llamada arandela de presión o arandela elástica helicoidal) se coloca entre la tuerca y la pieza para evitar que la unión atornillada se afloje por vibración. En esta guía te explicamos qué es, cómo funciona, las medidas disponibles desde M3 hasta M24 y en qué aplicaciones se usa en Argentina.
Qué es una arandela grower
Una arandela grower es un anillo de acero para resortes con un corte diagonal que le da forma helicoidal, similar a una vuelta de espiral. Cuando no está comprimida, los extremos del corte están separados, generando una "altura libre" que le da su característica forma de resorte.
La norma que la define es la DIN 127, y existen dos formas: tipo A (con extremos levantados, más agresivos en el agarre) y tipo B (con extremos lisos, la más común en el mercado argentino). La dureza mínima es de 44 HRC, lo que garantiza que la arandela mantenga su elasticidad bajo carga.
Para qué sirve la arandela grower
La arandela grower cumple tres funciones principales en una unión atornillada:
1. Seguridad antivibración
Cuando la hélice se comprime bajo el apriete de la tuerca, genera tensión axial constante entre la tuerca y la pieza. Si las vibraciones de trabajo tienden a aflojar la tuerca, la arandela empuja de vuelta, manteniendo la presión de contacto. Los bordes del corte se clavan levemente en la tuerca y en la pieza (o en la arandela plana intermedia), generando resistencia al giro.
2. Distribución de carga
Al aplastarse, la arandela actúa como un disco que distribuye la fuerza de apriete sobre la superficie de contacto, aunque esta función es secundaria respecto a la de una arandela plana.
3. Compensación de asentamiento
En los primeros ciclos de trabajo, los materiales de la unión pueden asentarse (deformarse ligeramente). La elasticidad de la grower compensa esta pérdida de precarga, manteniendo la tensión del conjunto.
Cómo funciona
Cuando apretás la tuerca, la arandela grower se comprime progresivamente. Primero absorbe el torque de apriete cerrando la hélice, hasta que queda completamente plana. En ese punto, toda la fuerza del apriete se transfiere a la unión.
Si la unión se afloja parcialmente (por vibración, dilatación térmica o asentamiento), la arandela tiende a volver a su forma helicoidal, empujando la tuerca hacia afuera y restaurando parte de la tensión perdida. Este es el "efecto resorte" que le da el nombre.
Es importante entender que la arandela grower tiene limitaciones: en uniones sometidas a vibraciones extremas o cargas dinámicas muy altas, puede no ser suficiente. Para esos casos, existen alternativas como la arandela Nord Lock (bloqueo por cuña) o frenos químicos anaeróbicos.
Tabla de medidas de arandelas grower DIN 127
Las medidas se refieren a la serie Regular (la más usada). Los valores pueden tener tolerancias según el fabricante; verificá siempre la ficha técnica del proveedor.
| Métrica | Diámetro interior (mm) | Diámetro exterior (mm) | Espesor (mm) | Altura libre aprox. (mm) |
|---|---|---|---|---|
| M3 | 3,1 | 6,2 | 0,8 | 0,8 |
| M4 | 4,1 | 7,6 | 0,9 | 1,2 |
| M5 | 5,1 | 9,2 | 1,2 | 1,2 |
| M6 | 6,1 | 11,8 | 1,6 | 1,6 |
| M8 | 8,1 | 14,8 | 2,0 | 2,0 |
| M10 | 10,2 | 18,1 | 2,2 | 2,2 |
| M12 | 12,2 | 21,1 | 2,5 | 2,5 |
| M14 | 14,2 | 24,1 | 3,0 | 3,0 |
| M16 | 16,2 | 27,4 | 3,5 | 3,5 |
| M18 | 18,2 | 29,4 | 3,5 | 3,5 |
| M20 | 20,2 | 33,6 | 4,0 | 4,0 |
| M22 | 22,5 | 36,5 | 4,0 | 4,0 |
| M24 | 24,5 | 40,0 | 5,0 | 5,0 |
Nota: estas medidas corresponden a la norma DIN 127 forma B, serie Regular. Los valores de diámetro interior son ligeramente mayores que la métrica nominal para permitir el paso del tornillo. Existen también medidas más grandes (M27, M30, M33, M36, M39, M48 y superiores).
Materiales y acabados
El material estándar es acero de alto carbono para resortes, calidad SAE 1070, templado y revenido para lograr la dureza de 44 HRC mínimo. Los acabados más comunes en el mercado argentino son:
- Pavonado (negro): tratamiento químico que da una película de óxido de hierro negro. Protección anticorrosiva básica, apto para ambientes interiores.
- Cincado electrolítico: recubrimiento de zinc que ofrece buena protección contra la corrosión en ambientes moderados. Es el acabado más vendido.
- Galvanizado por inmersión en caliente: recubrimiento de zinc más grueso y duradero. Para aplicaciones en exterior o ambientes agresivos.
- Acero inoxidable A2 (AISI 304): para industria alimenticia, química y ambientes corrosivos.
- Acero inoxidable A4 (AISI 316): para ambientes marinos o con exposición a cloruros.
Series de espesor según la aplicación
La norma DIN 127 y las normas complementarias prevén tres series según la carga:
- Serie Light: para tornillos clase 4.6, 5.6, 8.8 y normas ASTM A307, A325, A449. Son arandelas más delgadas, adecuadas para cargas moderadas.
- Serie Regular: la serie estándar para uso general. Es la que se vende por defecto.
- Serie Heavy (extra pesada): para tornillos clase 10.9, 12.9 y bulonería ASTM A490. Mayor espesor y sección, para uniones de alta resistencia y bulonería estructural precargada.
Aplicaciones industriales
La arandela grower se usa prácticamente en cualquier unión atornillada que esté expuesta a vibraciones o cargas dinámicas. Algunas aplicaciones concretas:
En maquinaria industrial: montaje de motores eléctricos, reductores, bombas, ventiladores, compresores. Toda unión que vibre necesita al menos una grower.
En maquinaria agrícola: sembradoras, cosechadoras, implementos de labranza. Las vibraciones del terreno son constantes y severas.
En automotriz: fijación de componentes de suspensión, escape, soportes de motor, carrocería.
En construcción metálica: uniones de perfilería, bastidores, soportes de equipos.
En instalaciones eléctricas: fijación de tableros, bandejas portacables, soportes de luminarias.
Preguntas frecuentes
¿Para qué sirve la arandela grower?
La arandela grower sirve para evitar el aflojamiento de uniones atornilladas por efecto de vibraciones. Su forma helicoidal genera tensión axial constante entre la tuerca y la pieza, actuando como un resorte que compensa la pérdida de precarga. Se fabrica bajo norma DIN 127 en acero para resortes y es la arandela de seguridad más utilizada en la industria.
¿Qué medida de arandela grower necesito?
La métrica de la arandela grower debe coincidir con la métrica del tornillo. Por ejemplo, para un tornillo M8 usás una arandela grower M8, que tiene un diámetro interior de 8,1 mm. La arandela siempre tiene un diámetro interior ligeramente mayor que el nominal del tornillo para permitir su paso.
¿La arandela grower se puede reutilizar?
Si la arandela grower conserva su forma helicoidal (es decir, los extremos del corte siguen separados cuando no está comprimida), se puede reutilizar. Si quedó permanentemente plana, perdió su elasticidad y hay que reemplazarla. Con el tiempo y los ciclos de montaje, el acero pierde capacidad de resorte, por lo que en mantenimientos programados se recomienda renovarlas.
