Tipos de retenes: guía de selección para aplicaciones industriales

En Matich Rodamientos distribuimos retenes industriales y automotrices de las marcas DBH y SAV a todo Argentina. Un retén (también llamado sello de aceite o retenedor) es un componente de estanqueidad fabricado en caucho sintético que evita fugas de lubricante y la entrada de contaminantes en ejes rotativos. Elegir el retén correcto — por tipo, material y medidas — es clave para el mantenimiento de motores, cajas de cambio, reductores y maquinaria industrial. Esta guía cubre los principales tipos de retenes: de cigüeñal, de válvula, de caja de cambios y de distribución, con sus materiales, temperaturas de trabajo y criterios de selección.

Cómo funciona un retén

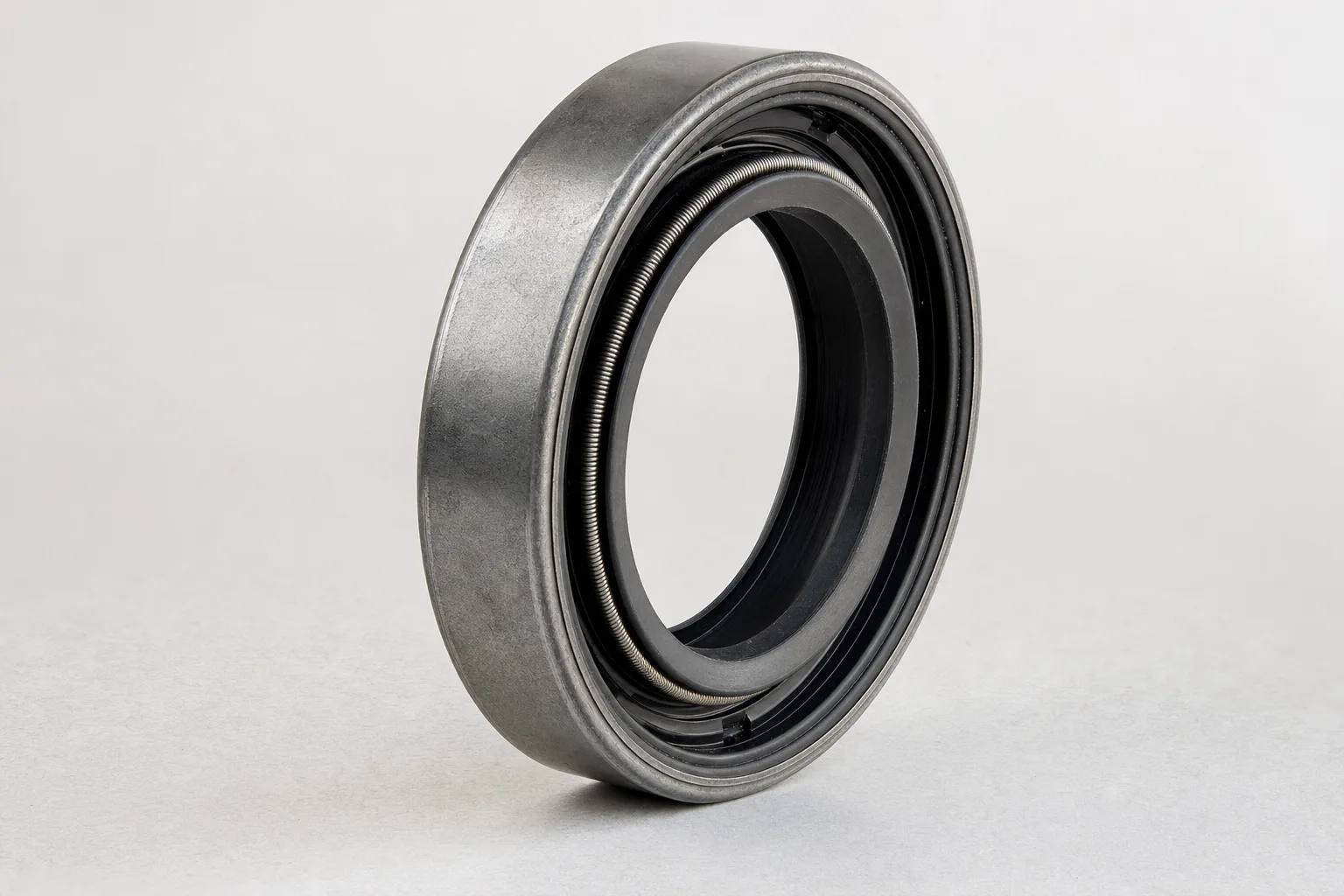

Un retén está compuesto por tres elementos principales: una carcasa metálica (que da rigidez y permite el montaje en el alojamiento), un labio de sellado de material elastómero (que contacta con el eje rotativo) y un resorte helicoidal (que mantiene la presión del labio sobre el eje).

Cuando el eje gira, se forma una película de aceite de entre 1 y 3 micras de espesor entre el labio y la superficie del eje. Esta película lubrica la zona de contacto y evita el desgaste prematuro. El labio genera un efecto de bombeo que devuelve el aceite hacia el interior, manteniendo la estanqueidad.

Las medidas de un retén se expresan en tres dimensiones: diámetro interior (d) × diámetro exterior (D) × ancho (b), todas en milímetros. Por ejemplo, un retén 35×52×7 tiene 35 mm de diámetro interior, 52 mm de exterior y 7 mm de ancho.

Materiales del labio de sellado

El material del labio es el factor más importante en la selección de un retén, porque determina la resistencia a temperatura, a productos químicos y la vida útil.

NBR (caucho nitrílico)

El NBR es el material más utilizado en la fabricación de retenes. Ofrece excelente resistencia a aceites minerales y vegetales, grasas, y buena resistencia a la abrasión. Rango de temperatura de trabajo: −40 °C a +120 °C. Es la opción estándar para la mayoría de aplicaciones industriales y automotrices con lubricantes convencionales.

FPM / FKM (Viton)

Los retenes de Viton (fluoroelastómero) soportan temperaturas más altas y resisten mejor a productos químicos agresivos, combustibles, solventes y aceites sintéticos. Rango de temperatura: −40 °C a +200 °C (con picos de hasta 250 °C). Se usan cuando el NBR no soporta las condiciones de operación — por ejemplo, en motores de alto rendimiento, sistemas con aceites EP o ambientes con exposición a hidrocarburos aromáticos.

VMQ (silicona)

Los retenes de silicona trabajan en rangos de temperatura extremos: −50 °C a +200 °C. Tienen bajo coeficiente de fricción y baja deformación permanente. Sin embargo, sus propiedades mecánicas (resistencia a la rotura, al desgarro) son inferiores a las del NBR y el Viton. No son aptos para lubricantes de engranajes tipo EP ni aceites GL4. Se usan en motores de alto rendimiento y transmisiones donde la temperatura es el factor limitante.

PTFE (teflón)

Los retenes con labio de PTFE ofrecen el menor coeficiente de fricción y resisten prácticamente todos los fluidos químicos. Trabajan hasta +260 °C. Se utilizan en aplicaciones de alta velocidad, alta temperatura o en presencia de fluidos agresivos. Su costo es mayor que los anteriores.

ACM (poliacrílico)

Rango de temperatura: −30 °C a +150 °C. Se usa cuando hay presencia de aditivos extrema presión (EP) en el lubricante. No es recomendable para contacto con agua.

Material	Rango térmico	Resistencia a aceites	Resistencia química	Costo relativo
NBR	−40 a +120 °C	Excelente (minerales)	Moderada	Bajo
FPM/Viton	−40 a +200 °C	Excelente	Alta	Medio-alto
VMQ/Silicona	−50 a +200 °C	Buena	Moderada	Medio
PTFE	−70 a +260 °C	Excelente	Muy alta	Alto
ACM	−30 a +150 °C	Buena	Moderada (no agua)	Medio

Retén de cigüeñal

El retén de cigüeñal es uno de los componentes de sellado más críticos del motor. Se instala en los dos extremos del cigüeñal: el delantero (lado distribución, junto a la polea) y el trasero (lado caja de cambios, junto al volante o embrague). Su función es impedir que el aceite del cárter escape hacia el exterior.

En motores automotrices, el retén delantero típicamente tiene diámetros interiores entre 30 y 50 mm, y el trasero entre 75 y 120 mm, dependiendo del motor. El material estándar es NBR, aunque en motores turbo o de alto rendimiento se usa FPM (Viton) por su mayor resistencia a la temperatura.

Causas de pérdida de aceite por el retén del cigüeñal

Las fallas más comunes son: envejecimiento natural del caucho (que genera fisuras), lubricación insuficiente (que reseca el labio), temperaturas excesivas (que degradan el elastómero), montaje incorrecto (retén con medidas inadecuadas o mal asentado) y desgaste del eje (surcos que impiden el sellado).

Los síntomas incluyen manchas de aceite bajo el motor, costra de aceite y polvo alrededor de la polea del cigüeñal o la campana de la caja, y descenso frecuente del nivel de aceite sin humo azul por el escape.

Recomendación práctica: si vas a cambiar la correa de distribución, aprovechá para reemplazar el retén delantero del cigüeñal, ya que el acceso está despejado. Lo mismo con el retén trasero cuando se desmonta la caja de cambios. Siempre lubricá el labio del retén nuevo antes de montarlo.

Retén de válvula

Los retenes de válvula (o sellos de vástago de válvula) se ubican en la parte superior de las guías de válvula del motor. Controlan la cantidad de aceite que baja por la guía hacia la cámara de combustión. Si fallan, el motor consume aceite y emite humo azul por el escape, especialmente al arrancar en frío.

Son piezas pequeñas, con diámetros típicos de 6 a 12 mm. Se fabrican en NBR, FPM o silicona. La tendencia en motores modernos es usar retenes de válvula de FPM por la mayor temperatura en la zona de la culata.

Síntomas de retenes de válvula desgastados

Humo azulado al arrancar el motor después de estar parado varias horas, consumo progresivo de aceite sin fugas visibles externas, y depósitos de carbonilla en las bujías.

Retén de caja de cambios

Los retenes de caja de cambios sellan los ejes de entrada y salida de la transmisión, además del selector de velocidades. Trabajan con aceite de transmisión (GL4, GL5) que es más agresivo químicamente que el aceite de motor.

Cuando el retén de salida de la caja falla, se produce una fuga de aceite que puede contaminar el embrague (en cajas manuales) o los componentes del diferencial. Los retenes de caja suelen tener diámetros interiores de 25 a 60 mm y se fabrican en NBR o FPM según el tipo de lubricante.

Retén de distribución

El retén de distribución sella el eje de levas en su salida del motor. Trabaja a la mitad de la velocidad del cigüeñal y con menor carga. Si falla, pierde aceite hacia la zona de la correa o cadena de distribución, lo que puede causar el deterioro y rotura prematura de la correa dentada.

Su reemplazo se hace junto con el cambio de correa de distribución. Diámetros típicos: 28 a 45 mm.

Diseños de retenes según norma

Los catálogos de fabricantes como DBH y SAV usan códigos de diseño para identificar la configuración del retén:

Código	Descripción
TC	Doble labio (retención + guardapolvo) con resorte. Es el diseño más común para retención de aceite.
TB	Simple labio con resorte. Para aplicaciones con menor exigencia de estanqueidad.
TA	Simple labio sin resorte. Para retención de grasa, no de aceite.
SC	Similar al TC pero con carcasa metálica externa totalmente recubierta de elastómero.
Cassette	Retén de alta performance con doble carcasa y múltiples labios. Se usa en maquinaria agrícola, ruedas de camiones y aplicaciones severas.
V-Ring	Retén de caucho puro sin alma metálica, que se monta sobre el eje y sella axialmente contra una superficie plana. Para protección contra polvo en rodamientos.

Criterios de selección de un retén

Para elegir el retén correcto, necesitás definir: el diámetro del eje (d), el diámetro del alojamiento (D), el ancho (b), la velocidad de giro del eje (en m/s o RPM), la temperatura de operación, el tipo de fluido a retener y las condiciones ambientales (polvo, agua, productos químicos).

La rugosidad del eje debe estar entre Ra 0,2 y 0,8 μm (Rz 1 a 4 μm) según norma ISO 4288. Un eje demasiado rugoso desgasta el labio prematuramente; uno demasiado pulido no permite la formación de la película de aceite necesaria para la lubricación.

Preguntas frecuentes

¿Qué causa la pérdida de aceite por el retén del cigüeñal?

La pérdida de aceite por el retén del cigüeñal se debe principalmente al envejecimiento del caucho, que pierde elasticidad y genera fisuras. Otras causas comunes son la lubricación insuficiente, temperaturas extremas, montaje incorrecto o desgaste del eje. Para prevenirlo, es fundamental usar aceites de calidad y reemplazar los retenes preventivamente cuando se realizan trabajos de distribución o caja.

¿Cuál es la diferencia entre un retén de NBR y uno de Viton?

El retén de NBR trabaja hasta 120 °C y es compatible con aceites minerales convencionales. El retén de Viton (FPM) soporta hasta 200 °C y resiste aceites sintéticos, combustibles y solventes. La diferencia práctica es que el Viton se usa cuando las condiciones de temperatura o agresividad química superan los límites del NBR. El costo del Viton es significativamente mayor.

¿Cómo sé qué medida de retén necesito?

Las medidas de un retén se expresan como diámetro interior × diámetro exterior × ancho (en mm). Para identificar la medida correcta, medí el diámetro del eje con un calibre, el diámetro del alojamiento y el ancho disponible. También podés buscar la referencia original del equipo en el manual del fabricante. En Matichsa podemos ayudarte a cruzar la referencia con nuestro stock de retenes DBH y SAV.

¿Cada cuánto hay que cambiar los retenes del motor?

No tienen un intervalo fijo de cambio como el aceite, pero se recomienda reemplazarlos cada vez que se accede a la zona donde están montados (cambio de distribución, reparación de caja, apertura de motor). Como regla general, un retén de buena calidad en condiciones normales puede durar entre 80.000 y 150.000 km, pero esto varía según el motor, el tipo de aceite y las condiciones de uso.
