Rodamientos lineales: qué son y cuándo usarlos
Rodamientos lineales: qué son, tipos y cómo elegir el correcto. Matich Rodamientos.
Los rodamientos lineales permiten el movimiento rectilíneo de un componente sobre un eje o guía con fricción mínima. En Matich Rodamientos distribuimos rodamientos lineales y bujes lineales para aplicaciones de automatización, CNC y packaging en toda Argentina. Si tu máquina necesita desplazar un carro, un cabezal o una mesa en línea recta con precisión, este es el tipo de rodamiento que tenés que conocer.
A diferencia de los rodamientos rotativos que soportan ejes giratorios, los rodamientos lineales están diseñados exclusivamente para movimiento de traslación. Esa diferencia de función determina un diseño interno completamente distinto.
Cómo funciona un rodamiento lineal
Un rodamiento lineal de bolas consta de un casquillo cilíndrico (también llamado buje) que contiene hileras de bolas de acero dispuestas en circuitos cerrados de recirculación. Las bolas ruedan entre la superficie interior del casquillo y un eje templado por inducción, eliminando prácticamente la fricción por deslizamiento.
El coeficiente de fricción de un rodamiento lineal de bolas es de aproximadamente 0,001, una cifra muy inferior a la de cualquier buje de fricción convencional. Esto se traduce en menor fuerza motriz necesaria, menor generación de calor y mayor vida útil del conjunto.
Los bujes lineales se montan dentro de soportes (también llamados pedestales o chumaceras) que se fijan a la bancada de la máquina, mientras que el eje templado queda soportado en sus extremos por bloques de fijación.
Tipos de rodamientos lineales
Bujes lineales de recirculación de bolas
Son el tipo más utilizado. El casquillo contiene bolas que recirculan por canales internos, permitiendo un recorrido ilimitado a lo largo del eje. Se fabrican en diámetros desde 6 mm hasta 50 mm o más.
Las series más comunes son la serie LM (métrica estándar) y la serie LME (métrica europea). La designación incluye el diámetro del eje: por ejemplo, un LM25UU tiene 25 mm de diámetro interior, con doble sello (UU) para protección contra contaminantes.
Variantes principales:
- Abiertos (serie LM...OP): casquillo abierto en un lateral, permite ejes con chavetero o superficie plana
- Cerrados (serie LM...UU): sellados en ambos extremos con juntas de goma, protección contra polvo y suciedad
- Tipo jaula (serie HK): estructura de chapa con bolas visibles, para aplicaciones donde la carga es baja y se prioriza el bajo costo
- Compactos (serie KH): menor longitud que la serie LM, para espacios reducidos
Los bujes lineales son ideales para máquinas CNC, impresoras 3D industriales, maquinaria de packaging y cualquier sistema que requiera desplazamiento lineal suave sobre eje redondo.

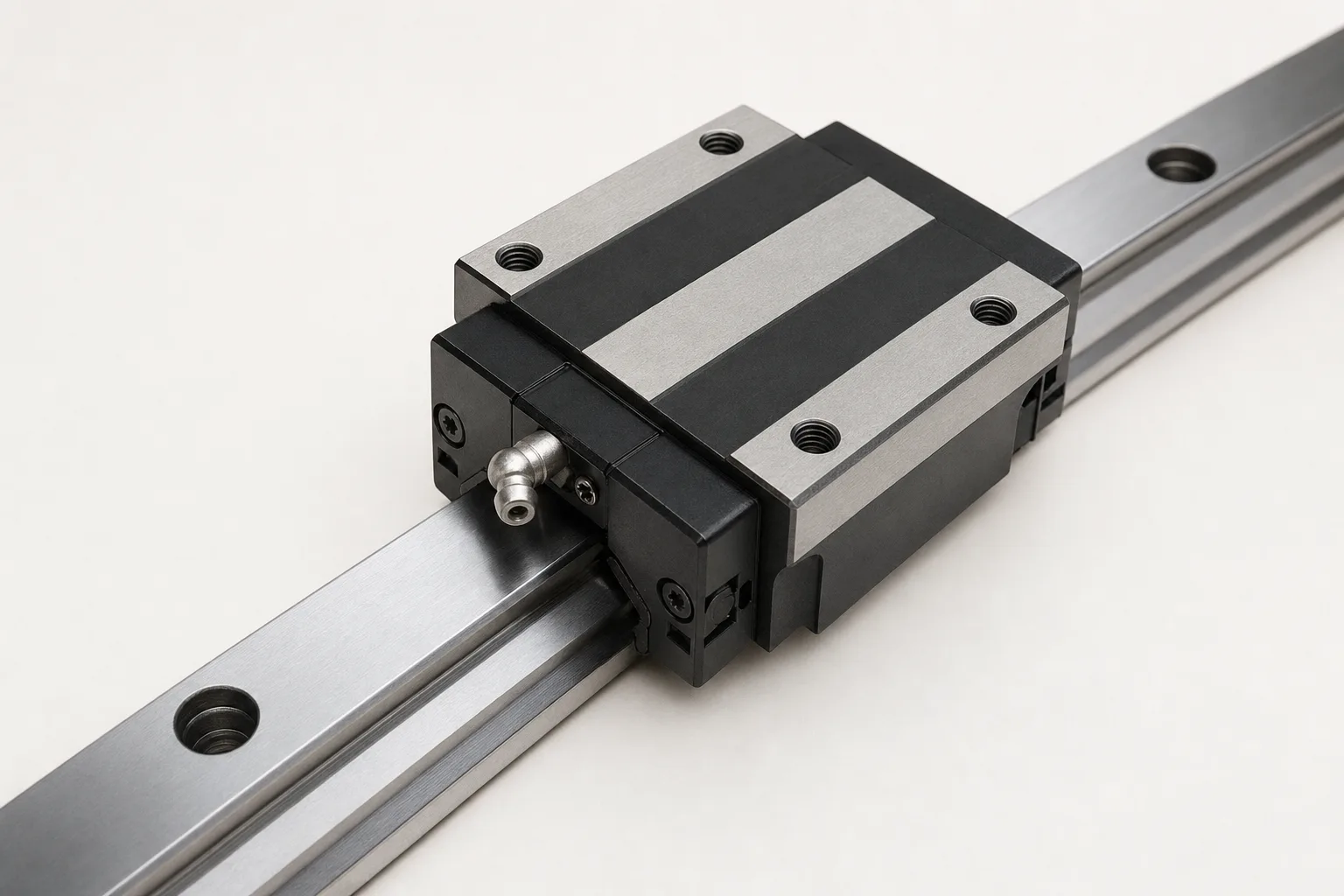

Guías lineales de recirculación de bolas (con patín)
Las guías lineales de perfil o riel prismático consisten en un riel mecanizado con pistas de rodadura y un patín (o carro) que se desplaza sobre el riel mediante circuitos de bolas de recirculación.
Este sistema ofrece ventajas significativas respecto a los bujes lineales sobre eje redondo: mayor rigidez, mayor capacidad de carga en todas las direcciones (radial, lateral y de momento) y mayor precisión de posicionamiento. A cambio, requiere una superficie de montaje mecanizada con buena planitud y son de costo más alto.
Las guías con patín son el estándar en centros de mecanizado CNC, máquinas de corte láser, equipos de inspección óptica y cualquier aplicación donde la precisión y la rigidez sean prioritarias. Están disponibles con bolas o con rodillos; las versiones con rodillos soportan cargas aún mayores.
Guías de rodillos cruzados
Utilizan rodillos cilíndricos dispuestos en ángulo de 90° alternados entre dos guías planas. Ofrecen máxima rigidez y mínima deformación bajo carga, pero su recorrido es limitado (generalmente hasta 200-300 mm). Se usan en mesas de posicionamiento de alta precisión, sistemas ópticos y equipos de metrología.
Diferencia entre rodamiento lineal y rodamiento rotativo
La confusión entre ambos tipos es frecuente, así que conviene aclararla. Un rodamiento rotativo (como un rígido de bolas serie 6200) está diseñado para soportar un eje que gira. Un rodamiento lineal está diseñado para soportar un componente que se desplaza en línea recta.
Los elementos rodantes son similares (bolas de acero templado en ambos casos), pero la geometría es distinta: el rodamiento rotativo tiene pistas de rodadura anulares, mientras que el lineal tiene pistas rectas con canales de recirculación.
No son intercambiables. Si tu aplicación tiene un eje que gira, necesitás un rodamiento rotativo. Si tiene un carro o cabezal que se traslada, necesitás un rodamiento lineal.
Aplicaciones industriales
Máquinas CNC y centros de mecanizado
Las guías lineales con patín son componentes esenciales en fresadoras, tornos CNC y centros de mecanizado. Soportan las fuerzas de corte mientras mantienen la precisión de posicionamiento del cabezal o la mesa de trabajo.
Automatización y robótica
Los actuadores lineales con bujes de bolas o guías de perfil se usan en brazos robóticos, sistemas pick-and-place y líneas de ensamblaje automatizadas. La baja fricción permite movimientos rápidos y repetibles con bajo consumo de energía.
Packaging y envasado
Las máquinas de packaging requieren desplazamientos lineales precisos para posicionar envases, aplicar etiquetas y dosificar productos. Los bujes lineales serie LM son comunes en estas aplicaciones por su simplicidad y confiabilidad.
Impresoras industriales y equipos de corte
Impresoras de gran formato, cortadoras de vinilo, plotters de corte y máquinas de grabado láser utilizan guías lineales para mover el cabezal de impresión o corte con precisión micrométrica.
Maquinaria agrícola y alimenticia
Dosificadores, clasificadoras y líneas de selección utilizan rodamientos lineales para los movimientos de las bandejas, compuertas y sistemas de distribución. En estos casos se usan versiones selladas (UU) para proteger contra polvo y partículas.
Cómo elegir el rodamiento lineal correcto
La selección depende de estos factores clave: la carga que debe soportar (en kg o N, tanto radial como de momento), la precisión requerida (en micrones de repetibilidad), la velocidad y aceleración del movimiento, el largo del recorrido, y el entorno de trabajo (presencia de polvo, humedad, temperatura).
Como regla general: si la carga es liviana a moderada y el diseño es simple, los bujes lineales sobre eje redondo son la opción más económica y práctica. Si la carga es alta, se necesita rigidez o la precisión es crítica, las guías lineales con patín son la mejor elección.
¿Qué es un rodamiento lineal?
Un rodamiento lineal es un componente mecánico que permite el movimiento rectilíneo de un carro o casquillo sobre un eje o guía, utilizando bolas o rodillos de recirculación para minimizar la fricción. A diferencia de un rodamiento rotativo, no soporta ejes giratorios sino desplazamientos de traslación. Se utiliza en máquinas CNC, equipos de automatización, packaging e impresoras industriales.
¿Cuál es la diferencia entre un buje lineal y una guía lineal con patín?
El buje lineal se monta sobre un eje redondo y soporta principalmente cargas radiales. La guía con patín se monta sobre un riel prismático y soporta cargas en todas las direcciones, incluyendo cargas de momento. La guía con patín ofrece mayor rigidez y precisión, pero requiere una superficie de montaje mecanizada y tiene un costo más alto. Para cargas livianas y diseños simples, el buje lineal es la opción más práctica.
¿Qué diámetros de bujes lineales se consiguen?
Los bujes lineales de la serie LM estándar se fabrican en diámetros de eje desde 6 mm hasta 50 mm y mayores. Los diámetros más solicitados en aplicaciones industriales son 8 mm, 10 mm, 12 mm, 16 mm, 20 mm y 25 mm. Consultanos disponibilidad y stock para el diámetro que necesitás.
¿Matichsa distribuye rodamientos lineales?
Sí. Matichsa distribuye bujes lineales y componentes de movimiento lineal con despacho a todo el país. Trabajamos con stock de las medidas más solicitadas y podemos gestionar pedidos especiales. Consultanos por disponibilidad, equivalencias y precios mayoristas.
