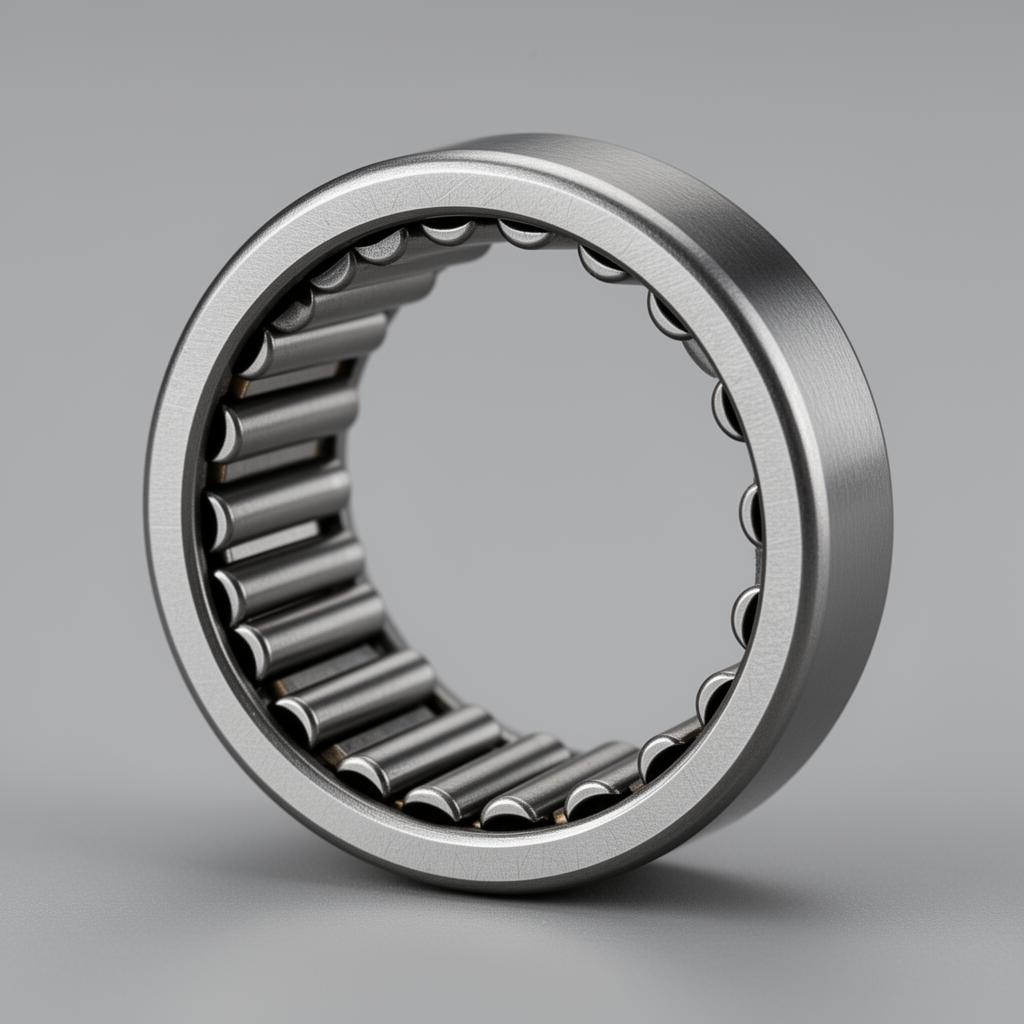

Rodamientos de agujas: características y aplicaciones

Los rodamientos de agujas son un tipo especial de rodamiento de rodillos que utiliza elementos rodantes de diámetro muy pequeño en relación a su longitud. Esta geometría les permite soportar cargas radiales elevadas en espacios extremadamente reducidos.

¿Qué es un rodamiento de agujas?

Un rodamiento de agujas contiene rodillos cilíndricos largos y delgados (las "agujas") que tienen una relación longitud/diámetro de 3:1 a 10:1. Gracias a esta configuración, el rodamiento tiene una sección transversal muy compacta manteniendo alta capacidad de carga.

Tipos de rodamientos de agujas

Con anillo interior y exterior

Es la configuración más completa. El rodamiento incluye pista interior y exterior con jaula que retiene las agujas. Se usa cuando ni el eje ni el alojamiento pueden servir como pista de rodadura.

Sin anillo interior (tipo casquillo)

Las agujas ruedan directamente sobre el eje. Esto reduce el espacio radial necesario al mínimo. Requiere que la superficie del eje esté endurecida y rectificada (58-65 HRC).

Rodamientos de agujas con brida

Incorporan una brida que permite soportar cargas axiales moderadas además de la carga radial. Útiles en transmisiones donde hay empuje lateral.

Casquillos de agujas (drawn cup)

La pista exterior es una copa estampada de pared muy delgada. Son los más compactos y económicos. Se usan masivamente en transmisiones automotrices.

Cómo leer la designación: HK, BK, NK y NA

• HK: casquillo de agujas con los dos extremos abiertos (drawn cup). Los números dan el diámetro del eje y el ancho: un HK2016 es para eje de 20 mm y tiene 16 mm de ancho.
• BK: igual que el HK pero con un extremo cerrado; se usa en finales de eje, donde además tapa la salida de grasa.
• NK: rodamiento de agujas con aro exterior mecanizado y sin aro interior; las agujas ruedan directo sobre el eje.
• NA (series NA48 y NA49): con aro interior y exterior, para cuando el eje no puede servir de pista.

Medidas de los casquillos HK más pedidos, en milímetros:

Designación	Eje (mm)	Diámetro exterior (mm)	Ancho (mm)
HK0810	8	12	10
HK1010	10	14	10
HK1412	14	20	12
HK1512	15	21	12
HK1612	16	22	12
HK2012	20	26	12
HK2016	20	26	16

Ojo: para un mismo eje, algunos fabricantes ofrecen casquillos con distinto diámetro exterior. Antes de reemplazar, medí las tres cotas o pasanos la designación completa y te confirmamos el equivalente.

Aplicaciones principales

• Transmisiones automotrices: cajas de cambios, diferenciales, planetarios
• Compresores: pistones y bielas de compresores alternativos
• Bombas hidráulicas: engranajes y paletas
• Maquinaria textil: ejes de alta velocidad con poco espacio
• Equipos agrícolas: transmisiones de cosechadoras y sembradoras

Ventajas frente a otros rodamientos

Característica	Rodamiento de agujas	Rodamiento de bolas
Espacio radial	Mínimo	Mayor
Capacidad de carga radial	Alta	Moderada
Velocidad máxima	Media-alta	Muy alta
Carga axial	Nula (sin brida)	Moderada

Catálogos técnicos

Descargá el catálogo completo de rodamientos de agujas NTN con tablas de medidas, capacidades de carga y recomendaciones de montaje.

Preguntas frecuentes

¿Cuándo usar un rodamiento de agujas en vez de uno de bolas?

Cuando el espacio radial es limitado y la carga radial es importante. Si necesitás soportar cargas axiales significativas, es mejor optar por rodamientos de bolas o cónicos.

¿Los rodamientos de agujas necesitan lubricación?

Sí, requieren lubricación con grasa o aceite según la aplicación. Los casquillos de agujas sellados vienen prelubricados de fábrica para aplicaciones de mantenimiento reducido.

¿Dónde comprar rodamientos de agujas en Argentina?

MATICH RODAMIENTOS distribuye rodamientos de agujas NTN y NACHI en todo el país. Consultanos por stock y asesoramiento técnico.

¿Qué diferencia hay entre un casquillo HK y un rodamiento NK?

El HK tiene la pista exterior de chapa estampada muy delgada y se monta a presión en el alojamiento. El NK tiene un aro exterior mecanizado, más rígido y con más capacidad de carga, pero ocupa más espacio radial.
